I. Обзор продукта

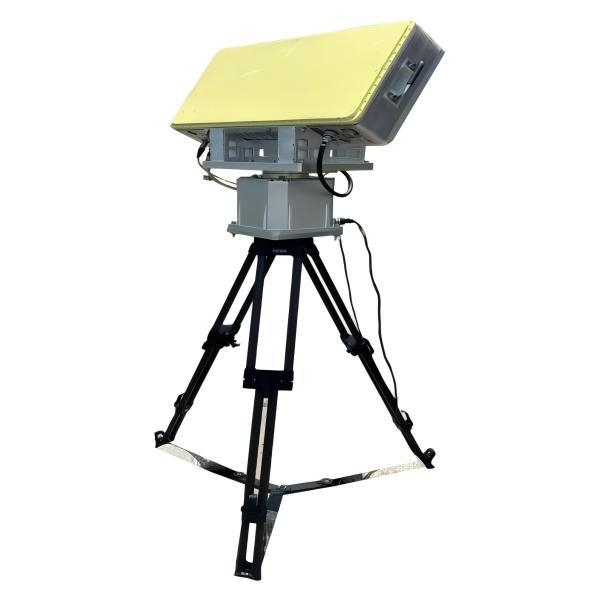

LKXR-XD107 - это радиолокатор наблюдения за низколетящими объектами X-диапазона, сочетающий одномерное сканирование по углу места с использованием АФАР с механическим вращением по азимуту на 360°. Он обнаруживает, определяет местоположение и сопровождает движущиеся наземные цели, низколетящие вертолеты, БПЛА и надводные суда — даже в условиях сильных наземных помех — предоставляя операторам данные о целях в режиме реального времени.
II. Основные преимущества
• Обнаружение на большой дальности «низко-медленно-малых» целей: ≥5 км для дронов 0,01 м², ≥12 км для целей 1 м²
• Более 200 одновременных траекторий с высокой частотой обновления
• Широкий диапазон углов места (−10°–40°) с регулируемым наклоном для различных типов местности
• Надежные алгоритмы подавления помех обеспечивают надежную работу в городских, прибрежных и горных районах
• Компактный и легкий: общая масса системы ≤52 кг, развертывается двумя солдатами за <15 мин
III. Технические характеристики
|
Параметр
|
Значение
|
|
Тип радара
|
1-D АФАР (по углу места) + механическое сканирование по азимуту
|
|
Диапазон частот
|
X-диапазон
|
|
Обзор по азимуту
|
0–360°
|
|
Обзор по углу места
|
−10°–40° (электронное сканирование ±60°)
|
|
Скорость вращения антенны
|
12 об/мин / 15 об/мин (выбор)
|
|
Дальность обнаружения (Pd=0,8
|
Pfa=10⁻⁶)
≥5 км (0,01 м²) / ≥10 км (0,1 м²) / ≥12 км (1 м²)
|
|
Мертвая зона
|
180 м
|
|
Разрешение / точность по дальности
|
10 м / ≤5 м RMS
|
|
Разрешение / точность по азимуту
|
3° / ≤0,5° RMS
|
|
Разрешение / точность по углу места
|
7° / ≤0,5° RMS
|
|
Точность по скорости
|
≤0,4 м/с
|
|
Радиальная скорость цели
|
1–80 м/с
|
|
Максимальное количество одновременных траекторий
|
≥200
|
|
Мощность передатчика
|
160 Вт
|
|
Размер передней панели
|
700 × 385 × 160 мм
|
|
Вес системы
|
≤30 кг (передняя панель) + ≤22 кг (пьедестал)
|
IV. Особенности продукта
• Гибридное сканирование АФАР + механическое сканирование обеспечивает круговой обзор без мертвых зон
• Высокоточное измерение: дальность ≤5 м RMS, азимут/угол места ≤0,5° RMS
• Встроенная самодиагностика и изоляция неисправностей до уровня LRU
• Полностью твердотельный передатчик для высокого MTBF и низких эксплуатационных расходов
• Электроника со степенью защиты IP65 выдерживает суровые условия (от −40 °C до +55 °C, 95 % относительной влажности)
