Ⅰ. Обзор

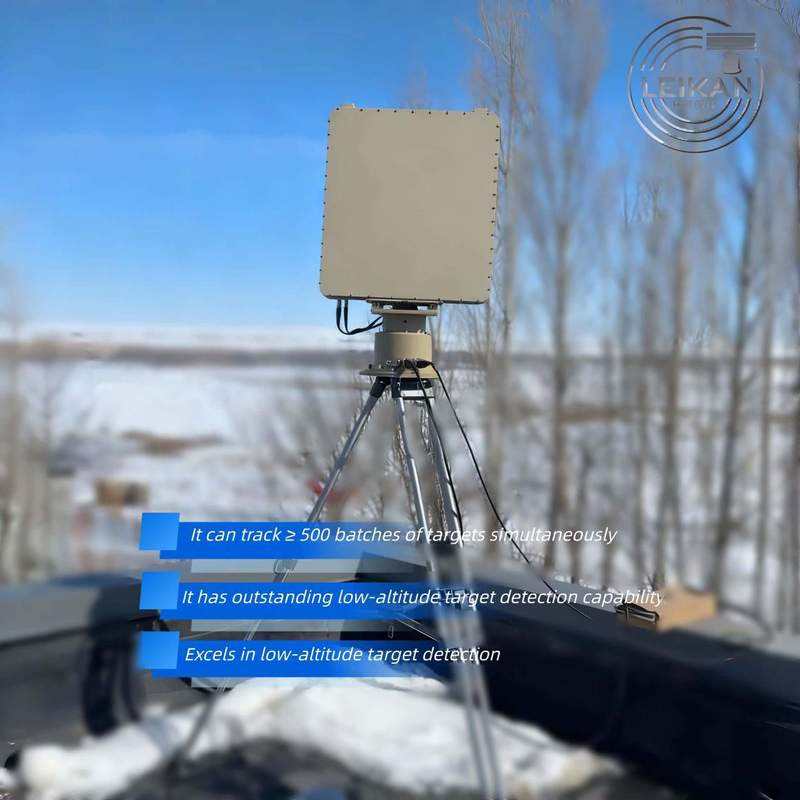

LKST-X120 — это РЛС X-диапазона с цифровым формированием луча (DBF). Она обеспечивает широкозонное обнаружение в пределах 360°×60° и одновременное сопровождение более 500 целей, включая дроны, личный состав, транспортные средства и морские объекты, в диапазоне скоростей сопровождения от 1 до 150 м/с. Способная работать в условиях плотного целевого поля, она не имеет слепых зон наблюдения. Эта РЛС может фильтровать помехи от земли, воды и метеорологические помехи, отличаясь чрезвычайно низким уровнем ложных тревог, и оснащена каналами передачи данных/видео в реальном времени высокой четкости. Благодаря адаптивности к различным сценариям, она применима для защиты ключевых объектов, разведки на поле боя, а также для наблюдения за границей и морской поверхностью.
Ⅱ. Ключевые особенности
• Дальнее обнаружение: ≥10 км для небольших квадрокоптеров, ≥20 км для средних самолетных БПЛА
• Высокая пропускная способность сопровождения: 500 одновременных целей с частотой обновления ≤2 с
• Покрытие 360°×60° без слепых зон: угол места от –3° до +60°, полный азимут
• Высокая точность: ≤0.3° среднеквадратичное отклонение угла, ≤5 м среднеквадратичное отклонение дальности
• Готовность к любым погодным условиям: IP67, от –40 °C до +55 °C, устойчивость к дождю, снегу, пыли, туману
Эта РЛС использует полное покрытие воздушного пространства (отсутствие слепых зон наблюдения), высокую помехоустойчивость (способность фильтровать помехи от земли, воды и метеорологические помехи с помощью технологии адаптивного подавления помех) и высокоточное обнаружение в качестве своих основных преимуществ. Она адаптируется к развертыванию в различных сценариях с гибкостью и удобством, может быть установлена на возвышенностях, поддерживает круглосуточную работу от коммерческой электросети и расширяет дальность связи до сотен метров через сетевой кабель или оптоволоконное соединение. Это эффективное решение для наблюдения на малых высотах и на земле.
Ⅲ. Технические характеристики
|
Параметр
|
Значение
|
|
Диапазон частот
|
X-диапазон 9.8–10 ГГц
|
|
Угол места / Азимут
|
–3°–60° / 0–360°
|
|
Дальность обнаружения
|
≥10 км (квадрокоптер 0.01 м²)
|
|
|
≥20 км (средний самолетный 1 м²)
|
|
Максимальная высота
|
≥3 000 м
|
|
Слепая зона
|
≤50 м
|
|
Точность дальности/угла
|
≤5 м (среднеквадр. откл.) / ≤0.3° (среднеквадр. откл.)
|
|
Одновременное сопровождение
|
≥500
|
|
Скорость сопровождения
|
1–150 м/с
|
|
Вращение антенны
|
30 об/мин (с возможностью увеличения до 60 об/мин)
|
|
Интерфейс данных
|
Gigabit Ethernet UDP
|
|
Условия эксплуатации
|
–40 °C до +55 °C
IP65 (основной блок IP67)
|
|
Потребляемая мощность
|
≤400 Вт
|
|
Вес
|
≤55 кг
|
|
Размеры
|
650 × 815 × 93 мм
|
|
Мощность передатчика
|
≤50 Вт
|
Ⅳ. Особенности
• DBF + адаптивное подавление помех → почти нулевой уровень ложных тревог
• Слияние данных РЛС и EO автоматически наводит камеры для видеосопровождения, записи и снимков
• Сетевое подключение нескольких РЛС в режиме Plug-and-play через Gigabit Ethernet
• Модульная конструкция обеспечивает техническое обслуживание в полевых условиях за 10 минут или замену блока
