Ⅰ. Презентация продуктаОборудование для обнаружения направления и позиционирования беспилотных летательных аппаратов (БПЛА) представляет собой высокоинтегрированное решение для всей системы противодействия БПЛА. Это комплексная система, объединяющая обнаружение и предупреждение БПЛА, распознавание целей, определение направления и позиционирование, обработку помех и управление. Она может быть оснащена бортовыми компонентами, компонентами стационарной установки и компонентами временного развертывания, что делает ее гибкой и подходящей для многосценарного применения.
Ⅱ. Особенности оборудования
1. Скрытое обнаружение всего частотного диапазона + высокоточный анализ ситуации
Частотный диапазон
технологии пассивного пассивного спектрального обнаружения
(отсутствие воздействия электромагнитного излучения, избежание риска самообнаружения), охватывает весь частотный диапазон 20 МГц-6 ГГц (включая основные рабочие частотные диапазоны гражданских/коммерческих дронов); оснащено многомассивными антеннами для определения направления и позиционирования, может быстро захватывать радиосигналы дронов в зоне обнаружения. В сочетании со специальным алгоритмом анализа радиопротоколов, он автоматически идентифицирует всю ключевую информацию о цели, включая координаты долготы и широты, высоту в реальном времени, скорость/направление полета, модель дрона, код SN устройства и место взлета. Он реализует полное управление и контроль от "захвата сигнала до визуализации ситуации" и заранее предсказывает траекторию угрозы.2. Высокоскоростное цифровое сканирование частот + точное подавление помех для конкретных сценариев Основываясь на
технологии высокоскоростного цифрового сканирования частот
Частотный диапазон
точное подавление помех для назначенных целей (избегая случайного подавления помех для окружающего законного коммуникационного оборудования и снижая риски соответствия). Кроме того, он может гибко настраивать типы антенн в соответствии с требованиями сценария (например, открытые площадки/плотные здания), достигая оптимального баланса между "контролем затрат" и "производительностью регионального покрытия".3. Платформа управления и контроля архитектуры SOA + возможности эластичного расширения Применение SOA (сервисно-ориентированная архитектура)
(сильная совместимость, поддержка межсистемного соединения), обеспечивает многотерминальный доступ, включая веб и приложения, и может единообразно получать доступ и управлять более чем 20 комплектами оборудования для обнаружения и противодействия дронам (снижая децентрализованные затраты на эксплуатацию и техническое обслуживание нескольких устройств и повышая эффективность управления); он оснащен
Частотный диапазон
, которые могут беспрепятственно получать доступ к другому оборудованию противодействия, такому как радары, фотоэлектрическое отслеживание и обман сигналов в будущем. Он постепенно создает интегрированную систему профилактики и контроля "обнаружение - отслеживание - подавление помех - захват", чтобы защитить первоначальные инвестиции клиентов.4. Компоненты поддержки для установки на транспортном средстве: решение для мобильного развертывания с длительным сроком службы Он оснащен специальными кронштейнами для установки на транспортном средстве (совместимыми с различными полицейскими/инженерными транспортными средствами), коробками безопасности, автомобильными аккумуляторами большой емкости, резервными источниками питания ИБП и портативными генераторами; аккумулятор поддерживает 12 часов непрерывной работы в режиме обнаружения и 2 часа в режиме подавления помех (удовлетворяя потребность в ежедневном мобильном патрулировании), а также совместим с внешним источником питания переменного тока 220 В (поддерживая долгосрочное стационарное управление и контроль). Он подходит для мобильных сценариев профилактики и контроля, таких как коридоры автомагистралей и периферия масштабных мероприятий.
5. Компоненты стационарной установки: решение для долгосрочного развертывания на открытом воздухе с высокой надежностьюЧастотный диапазон

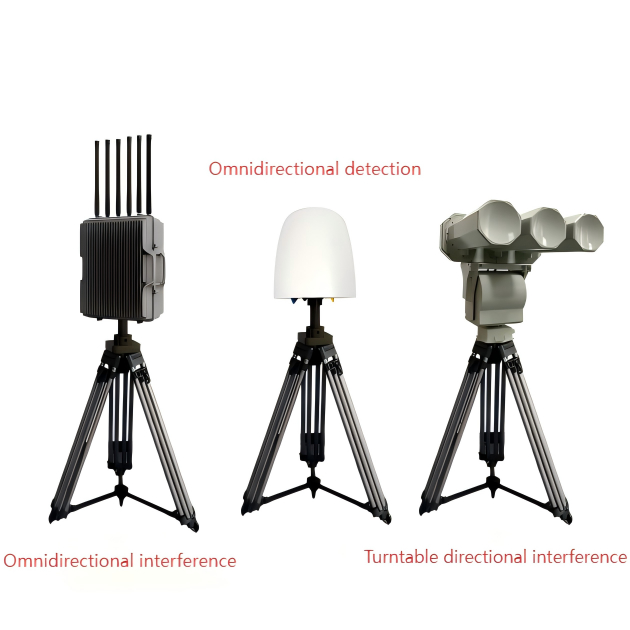

6. Компоненты временного развертывания: решение быстрого реагирования на уровне минут Оснащен легкими штативами (не требуется сложная установка, один человек может завершить развертывание в течение 5 минут) и мобильными источниками питания большой емкости (не зависящими от внешнего источника питания), он может быстро создавать узлы противодействия в чрезвычайных ситуациях (таких как временные собрания, места экстренной помощи и временные пункты пограничного контроля). Он заполняет пробел между стационарным развертыванием и развертыванием на транспортном средстве, реализуя "развертывание по требованию в любое время и в любом месте".
Ⅱ. Функции продуктаЧастотный диапазон
значения параметровЧастотный диапазон
F`Частотный диапазон
30 МГц-6 ГГц
(
|
Ключевые частотные диапазоны доступны по выбору
|
)
|
|
Метод обнаружения
|
Пассивное автоматическое обнаружение радиосигналов, пассивный прием сигналов1,2 ГГц
|
5-10 км (в зависимости от модели, дальность обнаружения различна, а мощность запуска БПЛА больше 0,1 Вт)
Диапазон обнаруженияОбнаружение во всех направленияхКоличество
|
|
Более 60 дронов
|
Точность обнаружения
|
|
Точность измерения ≤3°
|
Точность позиционирования менее 10 м
|
|
Оборудование противодействия
|
M
|
|
одель
|
Подавление радиопомех
|
|
цель
|
Картографирование дронов, канал управления полетом, навигационный сигнал
|
|
F
|
|
Частотный диапазон
|
400 МГц,
|
800 МГц
|
|
,
|
900 МГц
|
|
,1,2 ГГц
|
,размер,размер,размер,размерDразмерНаправленный: 3-5 км (в зависимости от модели, расстояние противодействия варьируется)размерОбщесистемныйразмерОборудование обнаружения: 450 мм * 400 мм
|
|
Противодействующее оборудование: 550 мм * 500 мм * 300 ммW
|
еight
|
|
≤
|
|
45 кг
|
Общая потребляемая мощность
|
Обнаружение включено
|
|
:
|
|
55 ВтПомехи включены: 960 Вт
|
Lуровни защиты
|
|
IP67
|

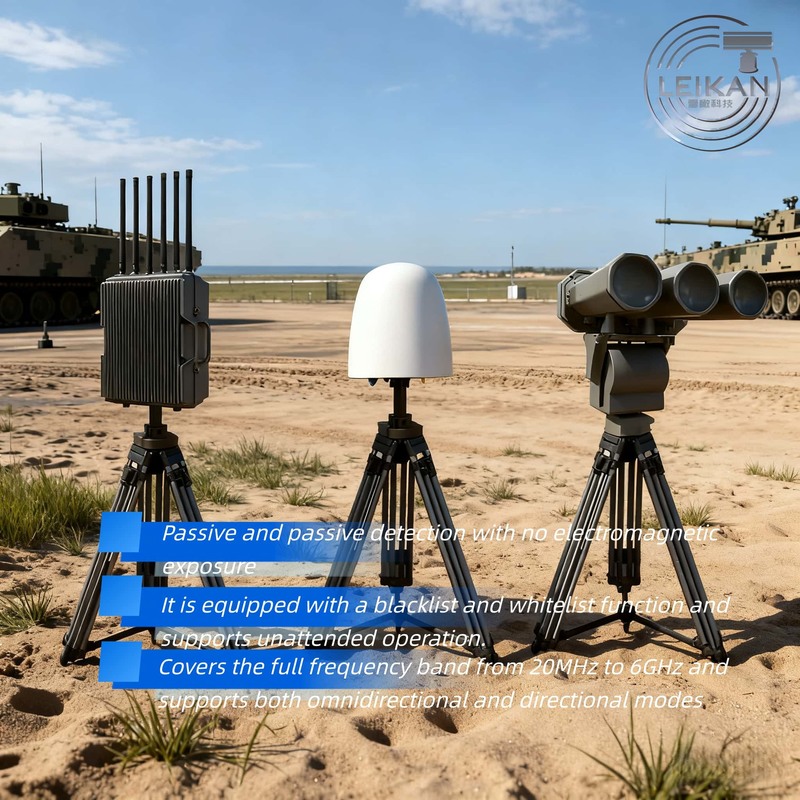

IV. Особенности и преимуществаПассивное всестороннее обнаружение: Только пассивно принимает (без передачи электромагнитных сигналов) и обнаруживает спонтанные сигналы дронов, обеспечивая идентификацию марки, модели и частоты несанкционированных дронов. Не подвержен влиянию дождя, снега или тумана, поддерживает круглосуточное, всепогодное и 360° обнаружение, охватывая более 95% дронов, доступных на рынке.
|
|
Точное позиционирование и раннее предупреждение на большие расстояния
|
|
: Применяет высокоточные технологии определения направления и взлома протоколов, достигая точности определения направления менее 5 метров для основных дронов. Он может определять местоположение дронов DJI и их пультов дистанционного управления (отображая долготу/широту, ориентацию, расстояние, скорость и высоту). В условиях отсутствия помех и препятствий дальность обнаружения достигает 15 км, что позволяет быстро реагировать.Интеллектуальное противодействие без присмотра
|
: После активации он автоматически идентифицирует несанкционированные дроны и запускает ответные меры подавления помех. Пользователи могут настраивать продолжительность подавления помех и продолжительность цикла, балансируя эффективность и гибкость.
|
Двухрежимное точное противодействие
- :
Целенаправленное подавление помех
- : Взламывает протокол связи конкретных моделей дронов и выполняет узкополосное подавление помех для их частотно-модулированных сигналов.Широкополосное подавление помех
- : Использует всенаправленные антенны, высокоскоростное цифровое сканирование частот и технологии усиления радиочастот высокой мощности для одновременного подавления помех для нескольких дронов в нескольких направлениях, заставляя их вернуться или приземлиться.Интеллектуальное управление черным/белым списком
- : Идентифицирует уникальный серийный номер дронов и обеспечивает добавление в белый список одним щелчком мыши. Юридически зарегистрированные дроны, добавленные в белый список, не будут вызывать тревоги при входе в охраняемую зону, избегая ложных срабатываний.Адаптивность к полному сценарию и непрерывные обновления
- : Поддерживает нормальную работу даже в высокоскоростных мобильных сценариях; поддерживает онлайн/оффлайн обновления карт для электронных карт; предлагает бесплатные удаленные обновления для базы данных моделей дронов с нерегулярными обновлениями в соответствии с отраслевыми разработками.Управление на основе данных
- : Обеспечивает статистический анализ и визуальное отображение данных дронов, включая записи полетов, исторические траектории и журналы тревог, для поддержки принятия решений.Системный интерфейс
