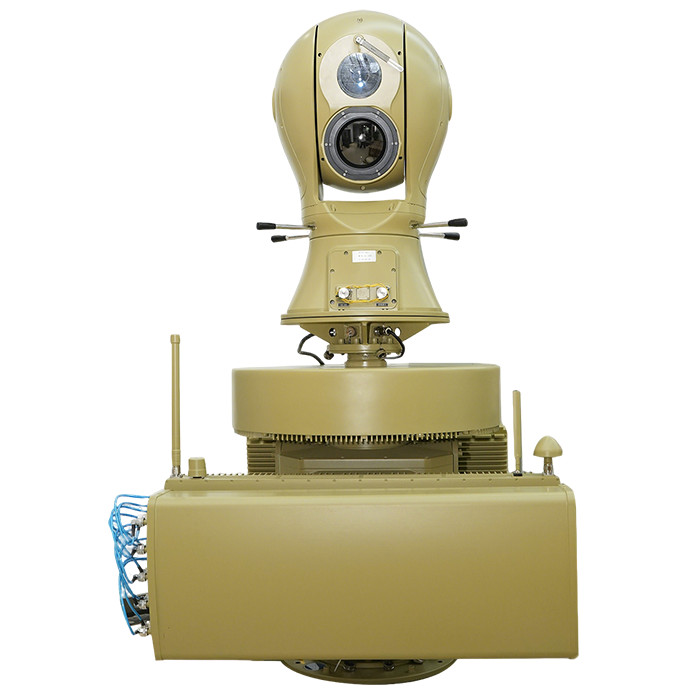

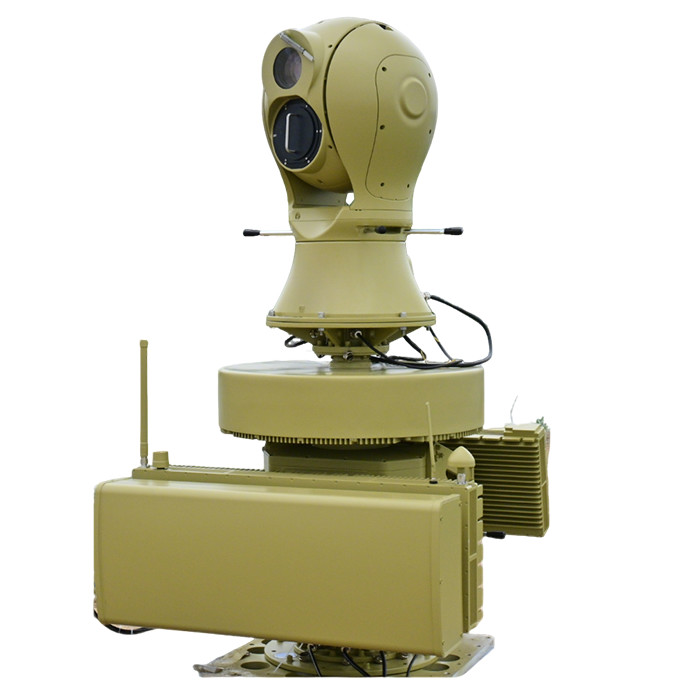

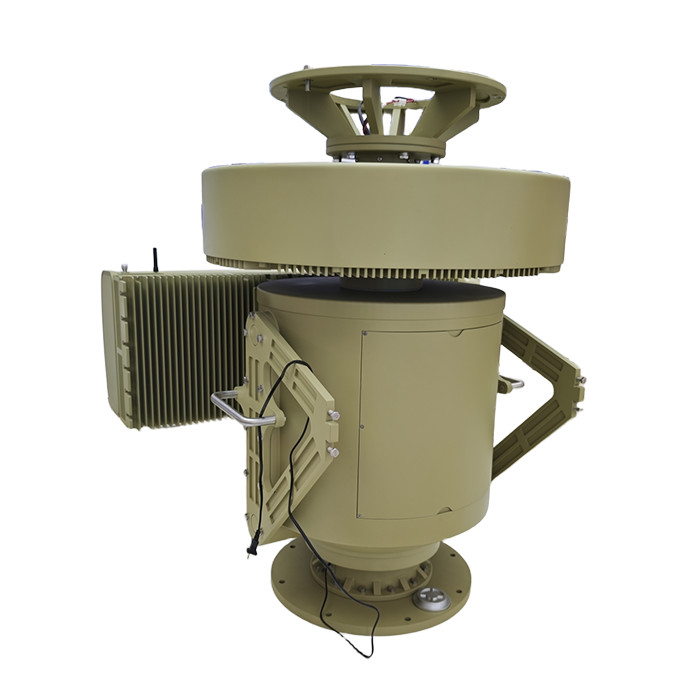

ГНСС подделывает радиосвязь, мешает радиосвязи. Радарная оборонная система блокирует беспилотные летательные аппараты в радиусе 3 км.
Ⅰ. Описание продукта
Система защиты радиолокационных радаров GNSS Spoofing Radio Jamming Tech представляет собой передовое решение для борьбы с беспилотными летательными аппаратами, предназначенное для обнаружения, отслеживания и нейтрализации несанкционированных беспилотных летательных аппаратов в радиусе 3 км.Использование передовых технологий GNSS (Глобальная навигационная спутниковая система) и радиочастотного (RF) помехи, эта система обеспечивает надежную защиту от беспилотных летательных аппаратов, обеспечивая безопасность критической инфраструктуры, военных объектов, правительственных объектов и общественных мероприятий.
Ⅱ. Особенности продукта
1Многослойная защита дронов.
Сочетает в себе GNSS spoofing, RF jamming и радиолокационное обнаружение для комплексной нейтрализации дронов.Разрушает сигналы GPS, ГЛОНАСС, Галилео и Бэйду, чтобы сбить с толку навигацию дронов.
2Покрытие на большие расстояния (до 3 км)
Эффективно против беспилотных летательных аппаратов в радиусе 3 км, обеспечивая защиту широкой зоны.Регулируемые настройки мощности для различных эксплуатационных потребностей.
3ИИ-направленное обнаружение
Радарные и радиочастотные датчики обнаруживают дроны в реальном времени.Алгоритмы машинного обучения классифицируют типы дронов и оценивают уровень угрозы.
4. Автоматизированные режимы ручной работы
Полностью автоматический режим для мгновенного реагирования на угрозы дронов.Режим ручного управления для точного наведения и селективного блокирования.
5. Переносимый, легко развертываемый
Модульная конструкция позволяет быстро развертываться в фиксированных или мобильных установках.Подходит для автомобильных, стационарных или ручных операций.
6. Безопасность соблюдения законодательства
Работает в разрешенных диапазонах частот, чтобы избежать помех законной связи.
ⅢФункции продукта
1. GNSS Spoofing (Фальшивые сигналы GPS)
Создает поддельные спутниковые сигналы, чтобы ввести в заблуждение навигационные системы дронов.Заставляет дроны отклоняться от намеченного пути, терять позицию или безопасно приземляться.
2. Радиочастотное (RF) помехи
Блокирует 2,4 ГГц, 5,8 ГГц, 433 МГц, 915 МГц и другие частоты управления дронами.Разрывает дистанционное управление, передачу видео и телеметрические данные.
3Радарный детектор.
3D-радар обнаруживает дроны на больших расстояниях.Отслеживание в режиме реального времени обеспечивает прогнозирование траектории и оценку угроз.
4- Нейтрализация дрона.
Способен противостоять беспилотным атакам роя, одновременно блокируя несколько сигналов.
5. Пользовательский интерфейс
Контрольная панель с сенсорным экраном для простой работы.Уведомления о обнаруженных угрозах дронов.
6Анализ регистрации данных
Записывает вторжения дронов для послеоперационного анализа.Поддерживает распознавание моделей угроз для улучшения будущей обороны.
Ⅳ. Параметры продукта
|
Функциональные показатели
|
|
Стандартная конфигурация
|
UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления)
|
|
Расстояние обнаружения
|
≥5 км
|
|
Полоса частот обнаружения
|
70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены
|
|
Обманчивая частота
|
GPS/GALILEO/GLONASS/Бейду
|
|
Обманчивое расстояние
|
≥ 1 км
|
|
Диапазон частот помех
|
5900-6200 МГц/5600-5950 МГц/5100-5350 МГц
|
|
4850-5100 МГц/2280-2540 МГц/1750-2000 МГц
|
|
1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц
|
|
параметры радаров
|
Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля
|
|
оптоэлектронные параметры
|
Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей
|
|
Механические индикаторы
|
|
сопротивление ветру
|
10 сильный ветер
|
|
Рабочая температура
|
-40°C55°C
|
|
Температура хранения
|
-45°C ≈65°C
|
|
степень защиты
|
IP65
|
|
Рабочая влажность
|
≤ 95%
|
|
интерфейс данных
|
RJ45
|
|
порт питания
|
Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия)
|
|
вес
|
250 кг
|
|
Размер
|
850 мм х 850 мм х 1700 мм
|
|
Особенности платформы
|
Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий.
|
|
Параметры индикатора модуля обнаружения спектра
|
|
Полоса частот обнаружения
|
20 МГц-6 ГГц
|
|
Радиус обнаружения
|
≥ 5 км
|
|
Определить расстояние радиуса
|
≥5 км, может распознавать некоторые марки и модели дронов
|
|
Угол обнаружения
|
360°
|
|
Ошибка угловой точности измерения (средний квадратный корень)
|
Расстояние 5 км и более ≤ 1°
|
|
Минимальная высота обнаружения
|
<0м
|
|
Параметры индикатора модуля интерференции
|
|
Диапазон частот помех
|
5900-6200 МГц
|
|
5600-5950 МГц
|
|
5100-5350 МГц
|
|
4850-5100 МГц
|
|
2280-2540 МГц
|
|
1750-2000 МГц
|
|
1100-1400 МГц
|
|
850-1050 МГц
|
|
720-950 МГц
|
|
410-520 МГц
|
|
порт питания
|
50 Вт
|
|
Расстояние интерференции
|
3 км.
|
|
Параметры радиолокационного модуля
|
|
Рабочая система
|
Система фазового массива (сканирование азимутом+сканирование фазового подъема)
|
|
Рабочая полоса частот
|
Xband
|
|
Эффективная мощность обнаружения
|
≥ 5,0KM (БПЛА)
|
|
≥ 8,0КМ ((Пешеходы)
|
|
≥ 10,0 КМ ((транспортные средства)
|
|
≥ 5,0КМ ((лодки)
|
|
Скорость обнаружения
|
0.5 м/с - 83 м/с
|
|
Точность азимута
|
≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь)
|
|
Точность наклона
|
≤1,0° (поиск);≤0,5° (прекрасный путь)
|
|
Коэффициент данных
|
≤ 5 с/круг
|
|
Параметры индекса оптоэлектронного модуля
|
|
Рабочее расстояние
|
В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m
|
|
Инфракрасная тепловая визуализация
|
Детектор: неохлажденная инфракрасная очаговая плоскость оксида ванадия (VOx)
Спектральный диапазон: от 8 до 14 мкм
Разрешение: 640×512
NETD: лучше, чем 30mK
Фокусное расстояние объектива: от 31 до 155 мм, 5x непрерывный оптический зум
Управление объективом: электрический зум, ручная/автофокусировка
Улучшение изображения: SDE технология цифрового улучшения деталей изображения
Псевдоцвет полярности: доступно тепловое черное, тепловое белое и множество вариантов псевдоцвета
Коррекция изображения: яркость, контраст, гамма-коррекция
Формат кодирования: H.264/H.265/MJPEG
Поддерживает сильную защиту от света
|
|
Видимый свет высокой четкости
|
Датчик:1/1.8 "целевой поверхности CMOS, ICR цвет в черный конверсия
Разрешение: 2688×1520
Освещение: Цвет: 0,002 Люкс; Черно-белый: 0,0002 Люкс
Форматы кодирования: H.264/H.265/MJPEG
Улучшение изображения: поддерживает широкий динамический диапазон, сильное подавление света, электронную стабилизацию изображения, 3D цифровое снижение шума и автоматический баланс белого
Фокальная длина: 12,5 ̊775 мм электрический зум-ленза высокой четкости
Дехазирование: поддерживает как оптическое, так и электронное дехазирование
|
|
Функция слежения
|
1Способ отслеживания: отслеживание встроенного аппаратного обеспечения
2Режим слежения: ручное, автоматическое слежение, поддержка радиолокационной связи
3. Видеосвязь: цифровое высокоразрешенное слежение за видом света/цифровое инфракрасное видео
4Функция отслеживания: встроенный в несколько алгоритмов отслеживания, поддерживающий обнаружение нескольких целей, автоматическое захват, автоматический зум во время отслеживания, отображение траектории цели в режиме реального времени,Противопроходное окклюзивное, и т. д. Ручное и автоматическое отслеживание, поддерживающее отслеживание радиолокационной связи; поддерживающее распознавание цели во время процесса отслеживания; поддерживающее идентификацию и отслеживание;Поддержка адаптивного отслеживания воздушных волновых ворот, а размер отслеживающей коробки может быть адаптирован в соответствии с целевым размером.
Дисплей отслеживания: оснащенный отслеживанием объекта экран глаз орла, положение глаз орла может регулироваться произвольно, поддерживая цель 2, 4 и 8x увеличения дисплея
|
|
Анализ
|
1. Встроенный в 16Tops вычислительной мощности процессор
2Способ осуществления: передний конец встроенного интеллектуального анализа модуля
3. обнаружение ненормального поведения: поддерживает распознавание цели; поддерживает региональное обнаружение вторжения, обнаружение трансграничного вторжения, обнаружение движения и т. Д.
Признание классификации: поддерживает признание классификации таких целей, как люди, автомобили, беспилотные летательные аппараты, птицы и т. д. (требует помощи клиента при предоставлении наборов данных)
|
|
Улучшение функции
|
1. Управление состоянием здоровья: поддерживает управление самотестом, запросом состояния и обратной связью с кодом неисправности, а также поддерживает запросы на состояние здоровья оборудования, такие как видимый свет, компоненты термоизоляции,двигатели с горизонтальной нагрузкой, температура чипа и время работы
2Обратная связь данных: имеет функции обратной связи в режиме реального времени / запроса и позиционирования для угла поля обзора объектива, увеличения, значения ZOOM / FOCUS и угла поворотного устройства,и поддерживает запросы/отзывы в режиме реального времени и функции позиционирования для горизонтальных и углов наклона
Модернизация и обслуживание: можно удаленно перезагрузить, функция удаленного обновления удобна для обслуживания системы
|
|
Индексные параметры модуля сервопривода
|
|
Одноосевой поворотник
|
1Угол вращения поворотного устройства: непрерывное вращение в азимуте N × 360 °
2Максимальная скорость азимута: ≥ 130 °/s
3Минимальная скорость азимута: ≤ 0,1 °/с
4Максимальное азимутное ускорение: ≥ 90 °/s2
5Точность ориентации: ≤ 0,1 °
6Минимальное время ответа с фиксированным указанием: ≤ 2 с (стабильно от 0 ° до 90 °)
Диапазон регулировки диапазона наклона: не менее -25 ° до 10 °
|
VI:Особенности продукта
|
|
|
|
Мониторинг и отслеживание в реальном времени
|
Система Hai Dong Qing может отслеживать и отслеживать движения дронов в режиме реального времени.Система может быстро идентифицировать и зафиксировать цели дронов., получая их местоположение, скорость и траекторию полета в режиме реального времени.
|
|
Вмешательство и обман
|
Система обладает мощными возможностями помехи и обмана.или вернуться на базу.В режиме обмана, система использует технологию GNSS-спуфинга, чтобы направить дроны с намеченной траектории полета, вдали от ограниченных и основных зон.
|
|
Анализ ситуации и принятие командных решений
|
Система Hai Dong Qing может анализировать ситуацию обнаруженных угроз дронов и предоставлять пользователям поддержку в принятии командных решений.Система быстро оценивает уровень угрозы дронов, используя данные в режиме реального времени, полученные от радаров., оптические датчики и электронное разведывательное оборудование, в сочетании с заранее установленными моделями оценки угроз, и предлагает соответствующие рекомендации пользователям.
|
|
Координированный ответ на нескольких уровнях
|
Система поддерживает трехуровневые и двухуровневые режимы удаления взаимосвязи, включающие радиолокационные, спектровые и электрооптические технологии.обнаружение спектра, и электрооптическое отслеживание работают вместе, чтобы обеспечить всеобъемлющий мониторинг и отслеживание беспилотных летательных аппаратов, автоматически корректируя стратегии помех или обмана на основе уровня угрозы.В режиме двухуровневой взаимосвязи, пользователи могут выбирать комбинации радиолокации с спектром, радиолокации с электрооптикой,или спектра с электрооптической на основе реальных ситуаций для гибкого решения угроз беспилотных летательных аппаратов в различных сценариях.
|
|
региональная защита
|
Антидроновая система "Хай Донг Цин" может эффективно защищать большие территории.Его обширный охват и мощные возможности мониторинга и помех позволяют обеспечить всестороннее наблюдение за зонами тревоги и основными районами., обеспечивая безопасность критических регионов от угроз беспилотных летательных аппаратов.
|
