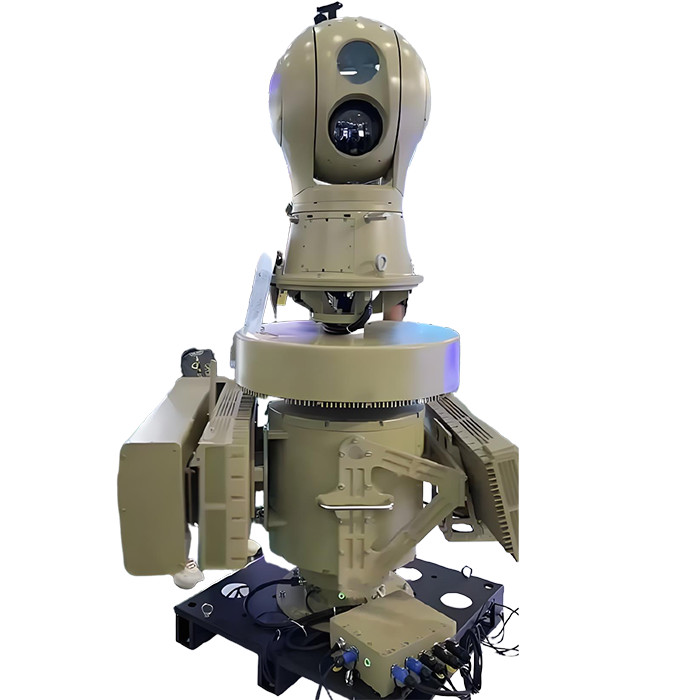

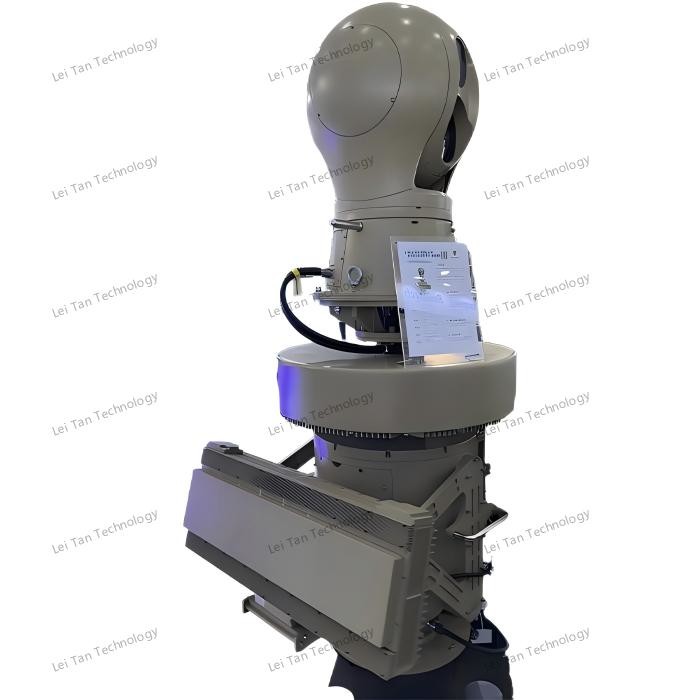

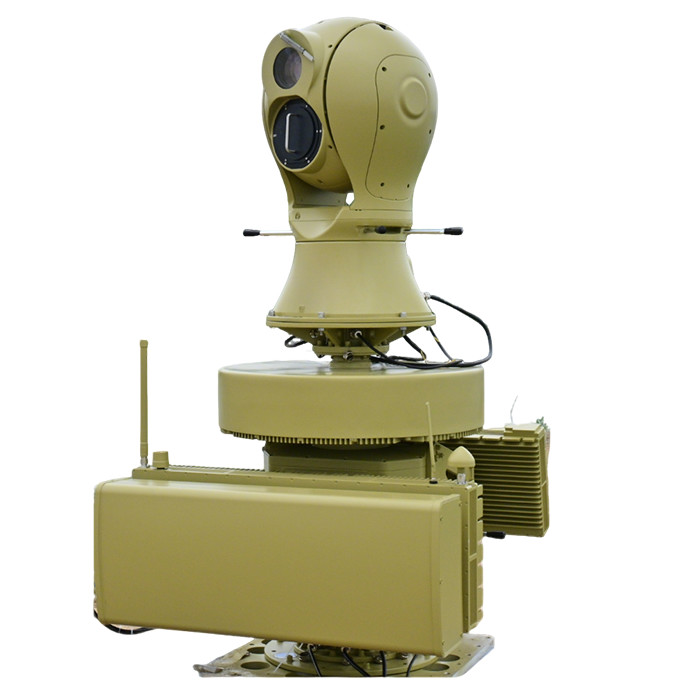

Пассивная активная система обнаружения беспилотных летательных аппаратов с использованием радиолокационных средств эффективно охватывает большие территории
Ⅰ. Описание продукта
Пассивная активная система обнаружения беспилотных летательных аппаратов с комплексной радиолокационной защитой является передовым интегрированным решением, предназначенным для обнаружения, отслеживания и смягчения несанкционированной деятельности беспилотных летательных аппаратов на больших территориях.Эта система сочетает в себе пассивное радиочастотное обнаружение и активное радиолокационное сканирование для обеспечения всесторонней безопасности воздушного пространства, обеспечивая идентификацию и реагирование на угрозы в режиме реального времени.
Ⅱ. Особенности продукта
1Технология обнаружения двухрежима
Пассивное радиочастотное обнаружение: отслеживает сигналы связи беспилотных летательных аппаратов (Wi-Fi, RF, GPS) для идентификации и классификации БПЛА без излучения обнаруживаемых сигналов.Активное радиолокационное сканирование: использует высокоточный радиолокационный прибор для обнаружения беспилотных летательных аппаратов на основе их размера, скорости и траектории, даже в запутанной среде.
2Широкий охват
Открывает дроны в радиусе 5-10 км (в зависимости от размера дронов и условий окружающей среды). 360° всенаправленное покрытие обеспечивает отсутствие слепых пятен.
3. Отслеживание угроз в режиме реального времени
Автоматически классифицирует дроны (DJI, Autel, custom-built и т.д.) и отличает их от птиц или других летающих объектов.Предоставляет оповещения в режиме реального времени о типе дронов, расстоянии, скорости и траектории полета на интуитивном интерфейсе команды.
4Бесшовная интеграция с противодронами
Совместима с системами блокировки, подделки и кинетического смягчения для автоматической или ручной нейтрализации дронов.Поддерживает интеграцию API с существующей инфраструктурой безопасности (CCTV, командные центры).
5Низкий уровень ложной тревоги
Усовершенствованные алгоритмы искусственного интеллекта фильтруют ложные обнаружения (птицы, помехи погоды), сохраняя при этом высокую чувствительность к угрозам дронов.
6Все погоды Дневная/ночная операция
Работает при дожде, тумане, пыли и полной темноте, обеспечивая круглосуточную защиту.
7. Переносное масштабируемое развертывание
Модульная конструкция позволяет устанавливать фиксированные, мобильные или быстроразвертываемые установки (на транспортных средствах, временные установки).Может быть расширена в многоузловую сетевую систему для более широкой безопасности периметра.
ⅢФункции продукта
1. Идентификация дронов
Выявляет все типы беспилотных летательных аппаратов (многороторные, фиксированные, гибридные) в широком частотном спектре.Определяет модель беспилотника, местонахождение оператора (если имеется) и оценку риска полезной нагрузки.
2. Автоматическая классификация угроз
Анализ на основе ИИ отличает дружественные, подозрительные и враждебные дроны на основе моделей полета и поведения сигналов.
3. Уведомления в реальном времени Регистрация данных
Мгновенное визуальное звуковое оповещение на приборной панели.Записывает все вторжения дронов для послеоперационного анализа и судебно-медицинских доказательств.
4. Координация многоуровневой обороны
Интегрируется с радиочастотными блокировщиками, сетями для захвата дронов, и лазерными контрмеры для полного оборонительного ответа.Поддерживает ручные или автоматизированные протоколы смягчения последствий в зависимости от требований безопасности.
5. 3D-картографирование воздушного пространства
Показывает движения дронов на 3D-радарной карте с высотой, скоростью и прогнозируемой траекторией.
6. Дистанционное управление
Доступ к ним осуществляется с помощью веб-программного обеспечения или самостоятельного программного обеспечения, позволяющего операторам контролировать воздушное пространство с безопасного места.
Ⅳ. Параметры продукта
| Функциональные показатели |
| Стандартная конфигурация |
UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления) |
| Расстояние обнаружения |
≥5 км |
| Полоса частот обнаружения |
70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены |
| Обманчивая частота |
GPS/GALILEO/GLONASS/Бейду |
| Обманчивое расстояние |
≥ 1 км |
| Диапазон частот помех |
5900-6200 МГц/5600-5950 МГц/5100-5350 МГц |
| 4850-5100 МГц/2280-2540 МГц/1750-2000 МГц |
| 1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц |
| параметры радаров |
Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля |
| оптоэлектронные параметры |
Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей |
| Механические индикаторы |
| сопротивление ветру |
10 сильный ветер |
| Рабочая температура |
-40°C55°C |
| Температура хранения |
-45°C65°C |
| степень защиты |
IP65 |
| Рабочая влажность |
≤ 95% |
| интерфейс данных |
RJ45 |
| порт питания |
Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия) |
| вес |
250 кг |
| Размер |
850 мм х 850 мм х 1700 мм |
| Особенности платформы |
Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий. |
| Параметры индикатора модуля обнаружения спектра |
| Полоса частот обнаружения |
20 МГц-6 ГГц |
| Радиус обнаружения |
≥ 5 км |
| Определить расстояние радиуса |
≥5 км, может распознавать некоторые марки и модели дронов |
| Угол обнаружения |
360° |
| Ошибка угловой точности измерения (средний квадратный корень) |
Расстояние 5 км и более ≤ 1° |
| Минимальная высота обнаружения |
<0м |
| Параметры индикатора модуля интерференции |
| Диапазон частот помех |
5900-6200 МГц |
| 5600-5950 МГц |
| 5100-5350 МГц |
| 4850-5100 МГц |
| 2280-2540 МГц |
| 1750-2000 МГц |
| 1100-1400 МГц |
| 850-1050 МГц |
| 720-950 МГц |
| 410-520 МГц |
| порт питания |
50 Вт |
| Расстояние интерференции |
3 км. |
| Параметры радиолокационного модуля |
| Рабочая система |
Система фазового массива (сканирование азимутом+сканирование фазового подъема) |
| Рабочая полоса частот |
Xband |
| Эффективная мощность обнаружения |
≥ 5,0KM (БПЛА) |
| ≥ 8,0КМ ((Пешеходы) |
| ≥ 10,0 КМ ((транспортные средства) |
| ≥ 5,0КМ ((лодки) |
| Скорость обнаружения |
0.5 м/с - 83 м/с |
| Точность азимута |
≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь) |
| Точность наклона |
≤1,0° (поиск);≤0,5° (прекрасный путь) |
| Коэффициент данных |
≤ 5 с/круг |
| Параметры индекса оптоэлектронного модуля |
| Рабочее расстояние |
В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m |
| Инфракрасная тепловая визуализация |
Детектор: неохлажденная инфракрасная очаговая плоскость оксида ванадия (VOx)
Спектральный диапазон: от 8 до 14 мкм
Разрешение: 640×512
NETD: лучше, чем 30mK
Фокусное расстояние объектива: от 31 до 155 мм, 5x непрерывный оптический зум
Управление объективом: электрический зум, ручная/автофокусировка
Улучшение изображения: SDE технология цифрового улучшения деталей изображения
Псевдоцвет полярности: доступно тепловое черное, тепловое белое и множество вариантов псевдоцвета
Коррекция изображения: яркость, контраст, гамма-коррекция
Формат кодирования: H.264/H.265/MJPEG
Поддерживает сильную защиту от света |
| Видимый свет высокой четкости |
Датчик:1/1.8 "целевой поверхности CMOS, ICR цвет в черный конверсия
Разрешение: 2688×1520
Освещение: Цвет: 0,002 Люкс; Черно-белый: 0,0002 Люкс
Форматы кодирования: H.264/H.265/MJPEG
Улучшение изображения: поддерживает широкий динамический диапазон, сильное подавление света, электронную стабилизацию изображения, 3D цифровое снижение шума и автоматический баланс белого
Фокальная длина: 12,5 ̊775 мм электрический зум-ленза высокой четкости
Дехазирование: поддерживает как оптическое, так и электронное дехазирование |
| Функция слежения |
1Способ отслеживания: отслеживание встроенного аппаратного обеспечения
2Режим слежения: ручное, автоматическое слежение, поддержка радиолокационной связи
3. Видеосвязь: цифровое высокоразрешенное слежение за видом света/цифровое инфракрасное видео
4Функция отслеживания: встроенный в несколько алгоритмов отслеживания, поддерживающий обнаружение нескольких целей, автоматическое захват, автоматический зум во время отслеживания, отображение траектории цели в режиме реального времени,Противопроходное окклюзивное, и т. д. Ручное и автоматическое отслеживание, поддерживающее отслеживание радиолокационной связи; поддерживающее распознавание цели во время процесса отслеживания; поддерживающее идентификацию и отслеживание;Поддержка адаптивного отслеживания воздушных волновых ворот, а размер отслеживающей коробки может быть адаптирован в соответствии с целевым размером.
Дисплей отслеживания: оснащенный отслеживанием объекта экран глаз орла, положение глаз орла может регулироваться произвольно, поддерживая цель 2, 4 и 8x увеличения дисплея |
| Анализ |
1. Встроенный в 16Tops вычислительной мощности процессор
2Способ осуществления: передний конец встроенного интеллектуального анализа модуля
3. обнаружение ненормального поведения: поддерживает распознавание цели; поддерживает региональное обнаружение вторжения, обнаружение трансграничного вторжения, обнаружение движения и т. Д.
Признание классификации: поддерживает признание классификации таких целей, как люди, автомобили, беспилотные летательные аппараты, птицы и т. д. (требует помощи клиента при предоставлении наборов данных) |
| Улучшение функции |
1. Управление состоянием здоровья: поддерживает управление самотестом, запросом состояния и обратной связью с кодом неисправности, а также поддерживает запросы на состояние здоровья оборудования, такие как видимый свет, компоненты термоизоляции,двигатели с горизонтальной нагрузкой, температура чипа и время работы
2Обратная связь данных: имеет функции обратной связи в режиме реального времени / запроса и позиционирования для угла поля обзора объектива, увеличения, значения ZOOM / FOCUS и угла поворотного устройства,и поддерживает запросы/отзывы в режиме реального времени и функции позиционирования для горизонтальных и углов наклона
Модернизация и обслуживание: можно удаленно перезагрузить, функция удаленного обновления удобна для обслуживания системы |
| Индексные параметры модуля сервопривода |
| Одноосевой поворотник |
1Угол вращения поворотного устройства: непрерывное вращение в азимуте N × 360 °
2Максимальная скорость азимута: ≥ 130 °/s
3Минимальная скорость азимута: ≤ 0,1 °/с
4Максимальное азимутное ускорение: ≥ 90 °/s2
5Точность ориентации: ≤ 0,1 °
6Минимальное время ответа с фиксированным указанием: ≤ 2 с (стабильно от 0 ° до 90 °)
Диапазон регулировки диапазона наклона: не менее -25 ° до 10 ° |
VI:Особенности продукта
|
Особенности продукта
|
Система Hai Dong Qing может отслеживать и отслеживать движения дронов в режиме реального времени.Система может быстро идентифицировать и зафиксировать цели дронов., получая их местоположение, скорость и траекторию полета в режиме реального времени.
|
|
Вмешательство и обман
|
Система обладает мощными возможностями помехи и обмана.или вернуться на базу.В режиме обмана, система использует технологию GNSS-спуфинга, чтобы направить дроны с намеченной траектории полета, вдали от ограниченных и основных зон.
|
|
Анализ ситуации и принятие командных решений
|
Система Hai Dong Qing может анализировать ситуацию обнаруженных угроз дронов и предоставлять пользователям поддержку в принятии командных решений.Система быстро оценивает уровень угрозы дронов, используя данные в режиме реального времени, полученные от радаров., оптические датчики и электронное разведывательное оборудование, в сочетании с заранее установленными моделями оценки угроз, и предлагает соответствующие рекомендации пользователям.
|
|
Координированный ответ на нескольких уровнях
|
Система поддерживает трехуровневые и двухуровневые режимы удаления взаимосвязи, включающие радиолокационные, спектровые и электрооптические технологии.обнаружение спектра, и электрооптическое отслеживание работают вместе, чтобы обеспечить всеобъемлющий мониторинг и отслеживание беспилотных летательных аппаратов, автоматически корректируя стратегии помех или обмана на основе уровня угрозы.В режиме двухуровневой взаимосвязи, пользователи могут выбирать комбинации радиолокации с спектром, радиолокации с электрооптикой,или спектра с электрооптической на основе реальных ситуаций для гибкого решения угроз беспилотных летательных аппаратов в различных сценариях.
|
|
региональная защита
|
Антидроновая система "Хай Донг Цин" может эффективно защищать большие территории.Его обширный охват и мощные возможности мониторинга и помех позволяют обеспечить всестороннее наблюдение за зонами тревоги и основными районами., обеспечивая безопасность критических регионов от угроз беспилотных летательных аппаратов.
|
