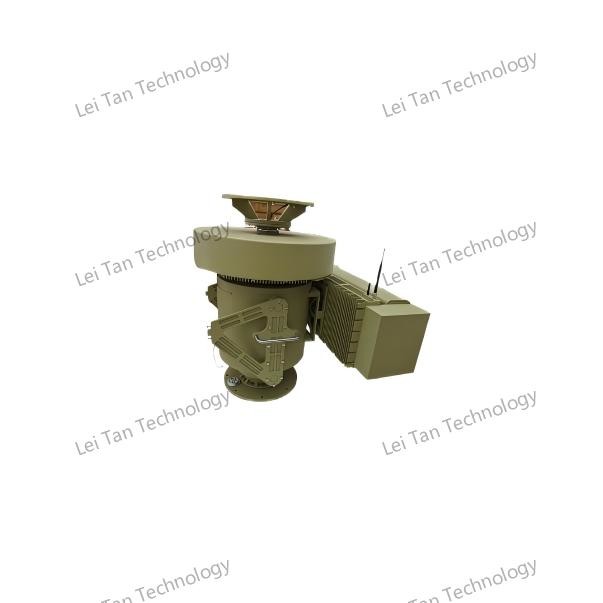

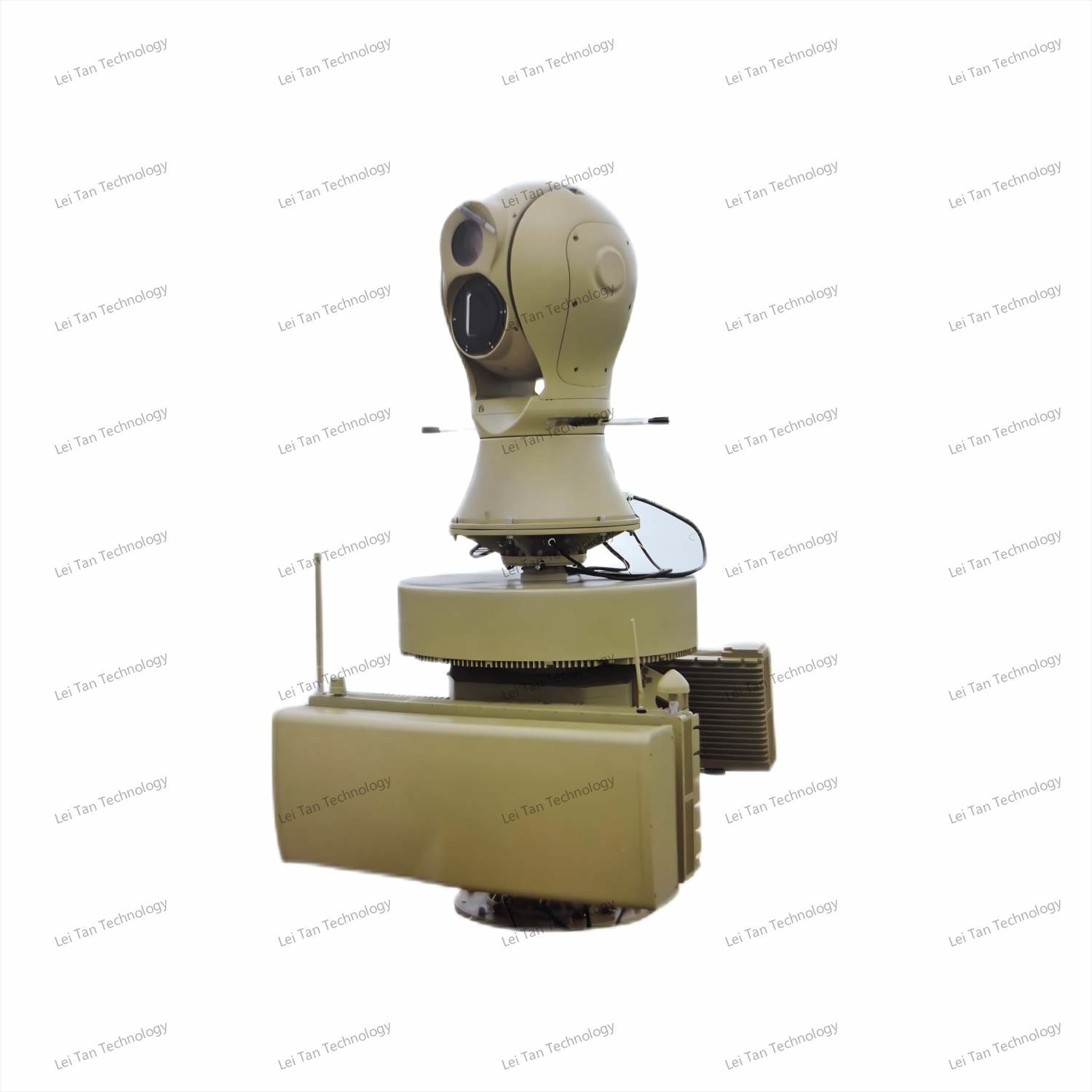

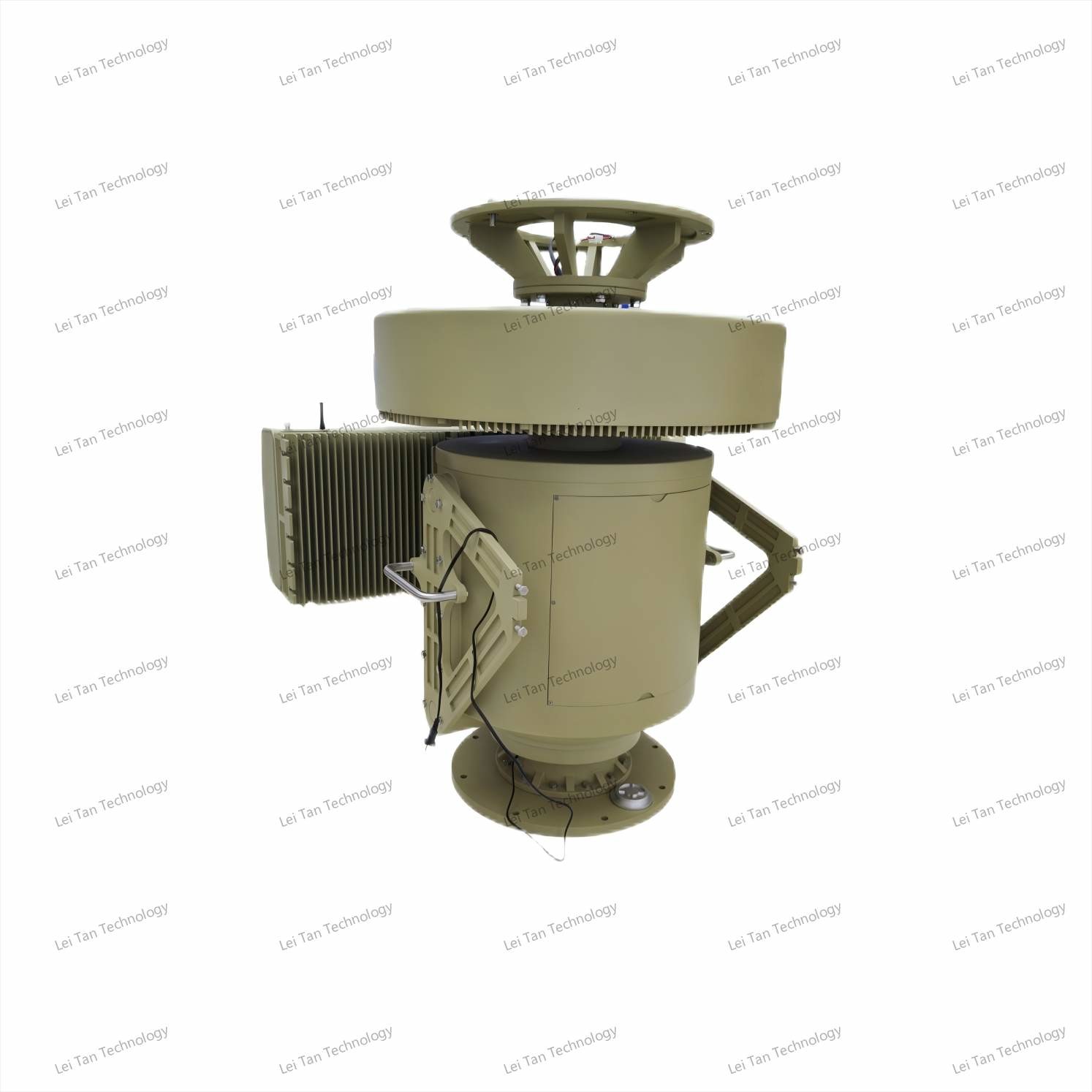

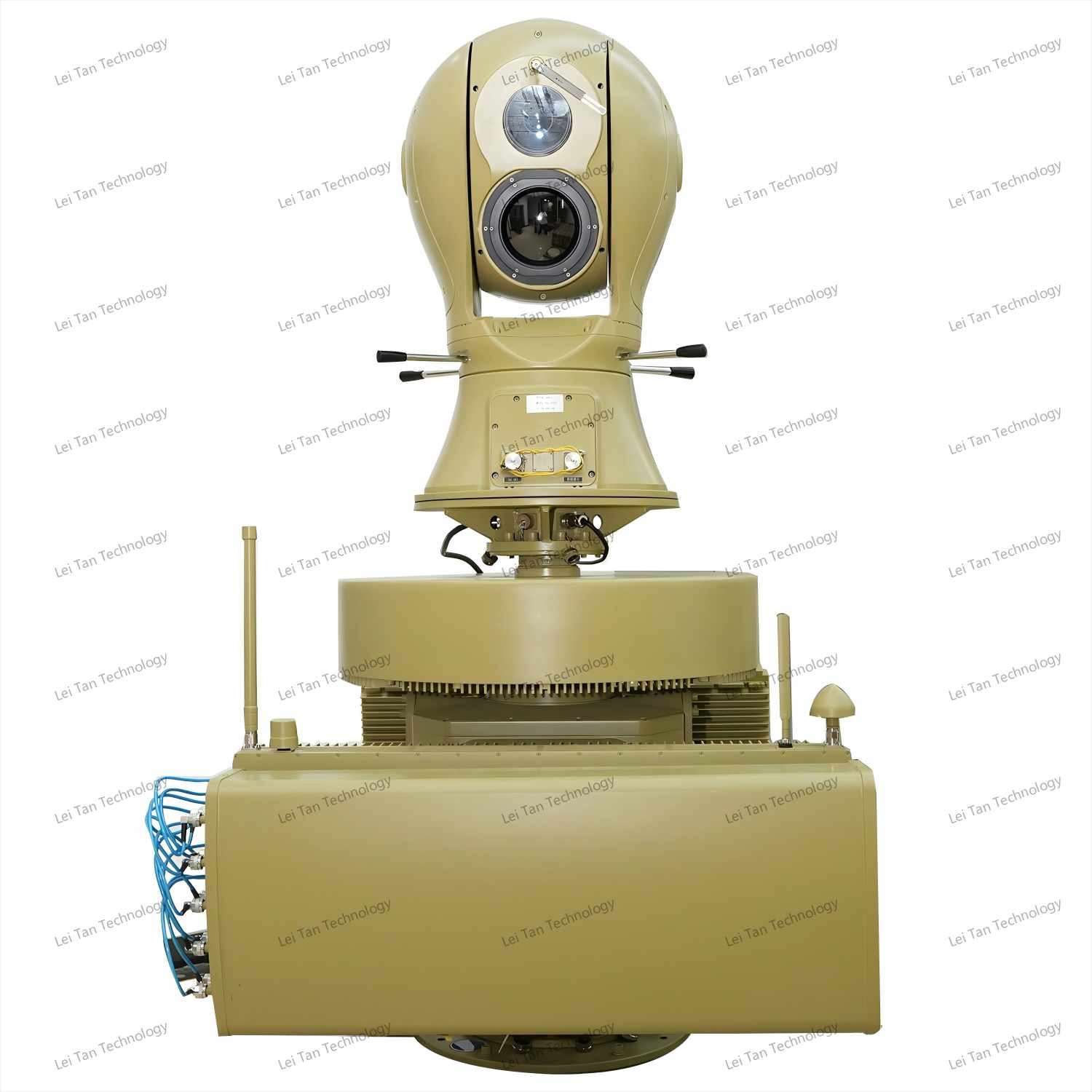

Радар обнаружения беспилотных летательных аппаратов с активным электронным сканированием (AESA)
Ⅰ. Описание продукта
AESA Haidongqing Compact UAV Detection Radar - это легкая антидроновая система нового поколения, предназначенная для обнаружения, отслеживания,и нейтрализовать небольшие беспилотные летательные аппараты с непревзойденной скоростью и точностьюИспользуя активную фазовую радиолокационную технологию, эта система устраняет ограничения механического сканирования, позволяя быстрое электронное направление луча для охвата 360° в реальном времени.Проектирован для переносимости и адаптивности, он идеально подходит для защиты мобильных операций, городской среды и ограниченного воздушного пространства, где традиционные громоздкие системы непрактичны.
В сочетании с мониторингом спектра, электрооптическим отслеживанием и модулями противодействия, радар образует многоуровневую защитную сеть, способную идентифицировать дроны размером до 0.01 м2 в радиусе 5 км• Комплексная конструкция не снижает производительности: система поддерживает надежную функциональность при экстремальных температурах (от 45°C до +65°C), сильных ветрах и влажных условиях;обеспечение надежности в различных операционных сценариях.
Ⅱ. Особенности продукта
Радар активного фазового массива (AESA):
Электронное сканирование: Заменяет механическое вращение мгновенным управлением луча, достигая скорости обновления < 2 секунды для охвата 360°.
Многоцелевое отслеживание: одновременно отслеживает до 200 целей, включая маловысокие, медленно движущиеся и небольшие (LSS) дроны.
Высокое разрешение: обеспечивает угловую точность ≤1° на расстоянии 5 км и точность позиционирования 0,005° для сервопомощного отслеживания.
Компактный и модульный дизайн:
Легкий вес: на 30% меньше и легче, чем обычные системы, с отпечатком 850 мм × 850 мм × 1700 мм и весом 250 кг.
Защита IP65: пылестойкость и водонепроницаемость для использования на открытом воздухе.
Искусственный интеллект:
16 Встроенный процессор TOPS: классифицирует БПЛА, птиц и транспортные средства при фильтрации ложных сигналов тревоги (например, листья, метеорологический беспорядок).
Адаптивные контрмеры: Автоматический выбор режимов помех/обмана на основе уровня угрозы и типа БПЛА.
Мультисенсорный синтез:
Спектр + Радар + Электрооптика: сочетает в себе радиочастотное обнаружение, анализ поперечного сечения радаров (RCS) и визуальное подтверждение показателей ложной тревоги <5%.
GNSS Spoofing: нарушает сигналы GPS, GLONASS, Galileo и BeiDou, чтобы ввести в заблуждение беспилотные летательные аппараты.
Энергоэффективность:
Режимы низкой мощности: потребляет ≤550 Вт в режиме наблюдения; ≤1950 Вт во время активных контрмер.
ⅢФункции продукта
|
Дистанционное управление
|
Поддерживает дистанционное включение/выключение
|
|
Информация о выходе
|
Способен получать информацию, такую как расстояние, скорость и угол обнаруженных объектов
|
|
Многоцелевое отслеживание
|
Поддерживает логику переключения многоцелевого отслеживания; может отслеживать траектории нескольких целей в реальном времени.
|
|
Целевая синтетическая обработка
|
Поддерживает обработку слияния данных от нескольких датчиков.Управление зонами: позволяет гибко устанавливать зоны с точным позиционированием и возможностью запуска сигналов о вторжении.
|
|
Управление зонами
|
Позволяет гибко устанавливать зоны с точным расположением и возможностью запуска сигнализации о вторжении.
|
|
Способность противодействия помехам
|
Обладает возможностями онлайн-настройки чувствительности обнаружения и диапазона скорости, а также возможностью фильтрации ненормальных помех траектории.Через регулировку чувствительности и функции фильтрации ненормальной траектории, он может эффективно устранить ложные сигналы тревоги, вызванные беспорядком.
|
|
Функция мониторинга онлайн
|
Способен отслеживать рабочее состояние и подавать сигналы об отказе; также может предупреждать, когда устройство выходит из строя.
|
|
Статус дистанционного мониторинга
|
Обладает возможностями дистанционного мониторинга, может сообщать о состоянии устройства в режиме реального времени и имеет функции онлайн/оффлайн-алармы для устройства.
|
|
Функция самоконтроля в режиме онлайн
|
Устройство способно проводить онлайн-самоинспекцию.
|
|
Способность адаптивного обработки
|
Способность адаптивно обрабатывать перемещающийся беспорядок цели и адаптивно обрабатывать карты беспорядка.
|
|
Функция связи
|
Обладает функцией связи радара с наклоном, с отслеживанием цели и снятием доказательств (режим автоматического отслеживания, режим отслеживания радара, режим отслеживания изображения).
|
|
Сетевое взаимодействие на нескольких сайтах и блокировка
|
Способен взаимодействовать с несколькими устройствами; имеет возможность совместного обнаружения на нескольких сайтах; и способен заполнять пробелы, когда соседние сайты не работают.
|
Ⅳ.Параметры продукта
| Функциональные показатели |
| Стандартная конфигурация |
UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления) |
| Расстояние обнаружения |
≥5 км |
| Полоса частот обнаружения |
70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены |
| Обманчивая частота |
GPS/GALILEO/GLONASS/Бейду |
| Обманчивое расстояние |
≥ 1 км |
| Диапазон частот помех |
5900-6200 МГц/5600-5950 МГц/5100-5350 МГц |
| 4850-5100 МГц/2280-2540 МГц/1750-2000 МГц |
| 1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц |
| параметры радаров |
Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля |
| оптоэлектронные параметры |
Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей |
| Механические индикаторы |
| сопротивление ветру |
10 сильный ветер |
| Рабочая температура |
-40°C55°C |
| Температура хранения |
-45°C65°C |
| степень защиты |
IP65 |
| Рабочая влажность |
≤ 95% |
| интерфейс данных |
RJ45 |
| порт питания |
Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия) |
| вес |
250 кг |
| Размер |
850 мм х 850 мм х 1700 мм |
| Особенности платформы |
Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий. |
| Параметры индикатора модуля обнаружения спектра |
| Полоса частот обнаружения |
20 МГц-6 ГГц |
| Радиус обнаружения |
≥ 5 км |
| Определить расстояние радиуса |
≥5 км, может распознавать некоторые марки и модели дронов |
| Угол обнаружения |
360° |
| Ошибка угловой точности измерения (средний квадратный корень) |
Расстояние 5 км и более ≤ 1° |
| Минимальная высота обнаружения |
<0м |
| Параметры индикатора модуля интерференции |
| Диапазон частот помех |
5900-6200 МГц |
| 5600-5950 МГц |
| 5100-5350 МГц |
| 4850-5100 МГц |
| 2280-2540 МГц |
| 1750-2000 МГц |
| 1100-1400 МГц |
| 850-1050 МГц |
| 720-950 МГц |
| 410-520 МГц |
| порт питания |
50 Вт |
| Расстояние интерференции |
3 км. |
| Параметры радиолокационного модуля |
| Рабочая система |
Система фазового массива (сканирование азимутом+сканирование фазового подъема) |
| Рабочая полоса частот |
Xband |
| Эффективная мощность обнаружения |
≥ 5,0KM (БПЛА) |
| ≥ 8,0КМ ((Пешеходы) |
| ≥ 10,0 КМ ((транспортные средства) |
| ≥ 5,0КМ ((лодки) |
| Скорость обнаружения |
0.5 м/с - 83 м/с |
| Точность азимута |
≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь) |
| Точность наклона |
≤1,0° (поиск);≤0,5° (прекрасный путь) |
| Коэффициент данных |
≤ 5 с/круг |
| Параметры индекса оптоэлектронного модуля |
| Рабочее расстояние |
В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m |
