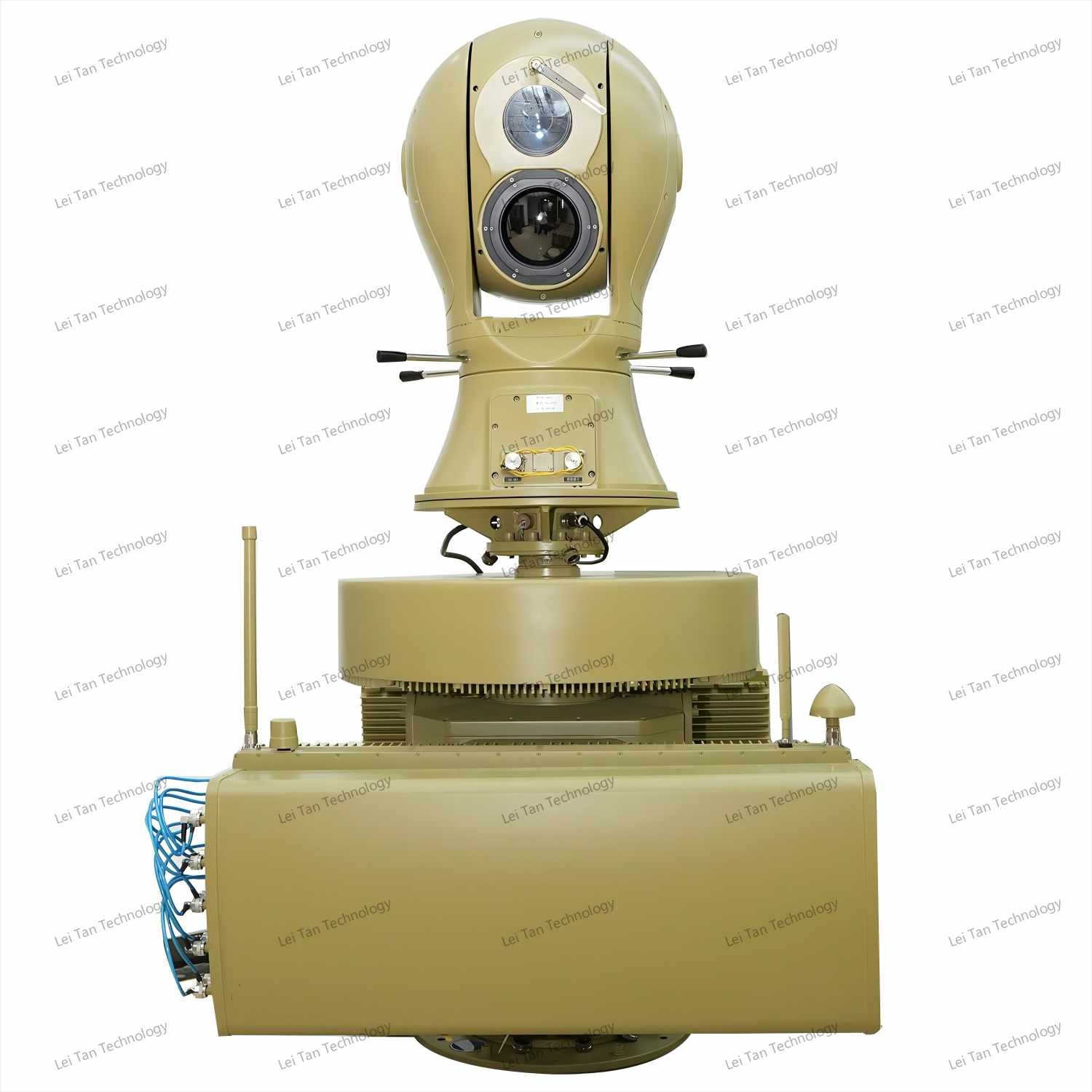

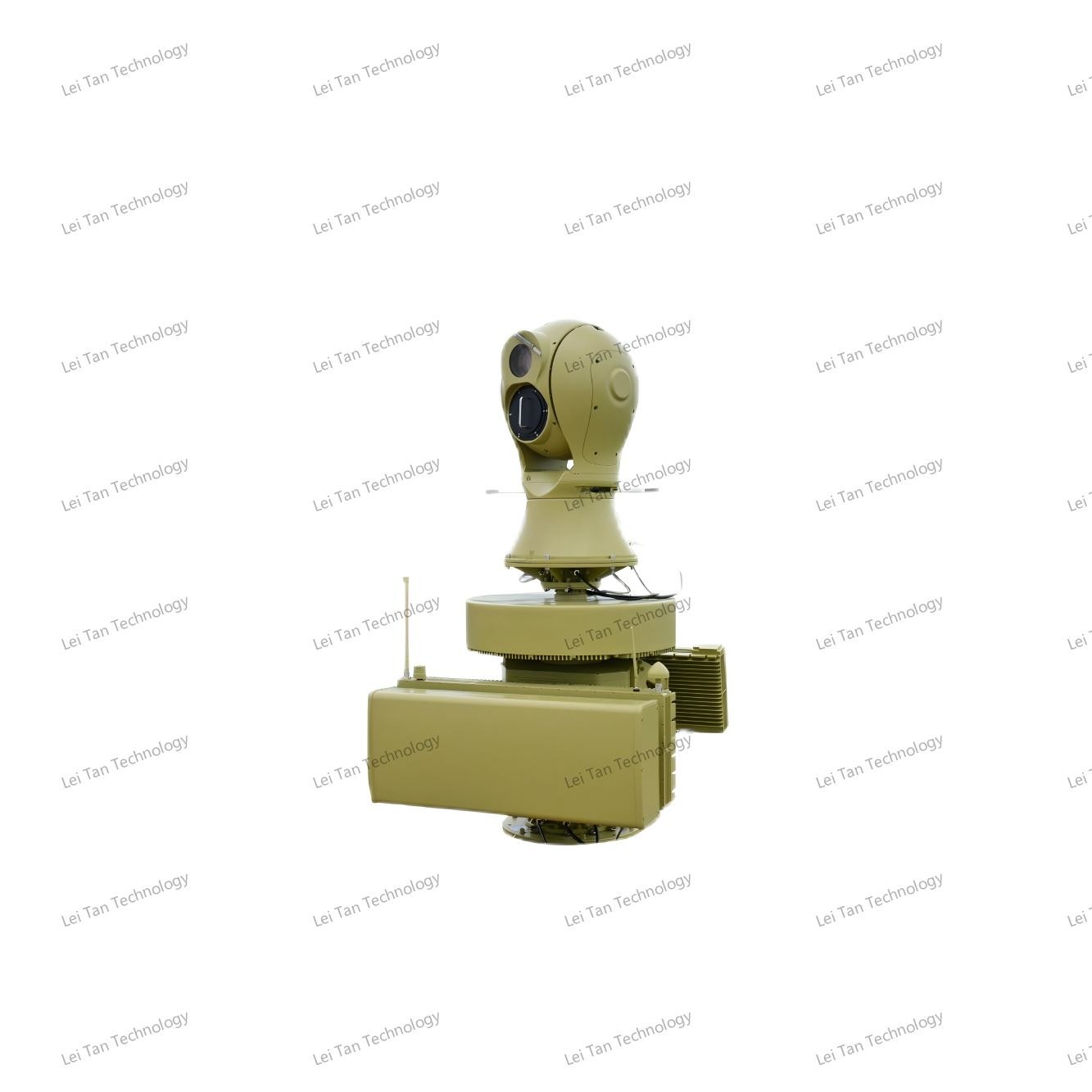

Радар обнаружения и наблюдения беспилотных летательных аппаратов в Хайдунцин
Ⅰ.Описание продукта
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Сочетая в себе передовые радарные, спектровые, электрооптические, радиочастотные (РЧ) и GNSS технологии, эта система обеспечивает надежное обнаружение, отслеживание и обнаружение в режиме реального времени.и нейтрализации дронов в радиусе до 5 километров.
Система, разработанная для высокой надежности и адаптивности, беспрепятственно работает в экстремальных условиях, включая суровые погодные условия и сложные электромагнитные среды.Его модульная архитектура позволяет гибко развертывать критическую инфраструктуру, военные установки и крупномасштабные общественные мероприятия, предлагающие многоуровневую защиту от угроз малой высоты, медленного движения и небольших (LSS) БПЛА.
Ⅱ. Особенности продукта
Мультисенсорный синтез: интегрирует радар, спектрологический анализ и электрооптические датчики для дополнительных возможностей обнаружения.
Работает при любой погоде: работает оптимально при температурах от -45°C до 65°C и выдерживает 10-уровневое сопротивление ветру (IP65 защита).
Интеллектуальный отслеживание: использует алгоритмы, основанные на ИИ, для отслеживания нескольких целей, автоматической классификации (дроны, птицы, транспортные средства) и адаптивной фильтрации беспорядков.
Двойные режимы противодействия: сочетает в себе радиочастотные помехи (диапазон 3 км) и обман GNSS (диапазон 1-3 км), чтобы заставить дроны приземлиться, парить или вернуться.
Высокая точность: достигает угловой точности ≤1° RMS на расстоянии 5 км и точности позиционирования ≤0,005° для сервоотворотников.
Сетевое развертывание: поддерживает сетевое взаимодействие с несколькими устройствами для совместного обнаружения и заполнения пробелов во время сбоев на сайте.
Удалённое управление: включает в себя дистанционный мониторинг, онлайн-диагностику и обновления прошивки.
ⅢФункции продукта
|
Дистанционное управление
|
Поддерживает дистанционное включение/выключение
|
|
Информация о выходе
|
Способен получать информацию, такую как расстояние, скорость и угол обнаруженных объектов
|
|
Многоцелевое отслеживание
|
Поддерживает логику переключения многоцелевого отслеживания; может отслеживать траектории нескольких целей в реальном времени.
|
|
Целевая синтетическая обработка
|
Поддерживает обработку слияния данных от нескольких датчиков.Управление зонами: позволяет гибко устанавливать зоны с точным позиционированием и возможностью запуска сигналов о вторжении.
|
|
Управление зонами
|
Позволяет гибко устанавливать зоны с точным расположением и возможностью запуска сигнализации о вторжении.
|
|
Способность противодействия помехам
|
Обладает возможностями онлайн-настройки чувствительности обнаружения и диапазона скорости, а также возможностью фильтрации ненормальных помех траектории.Через регулировку чувствительности и функции фильтрации ненормальной траектории, он может эффективно устранить ложные сигналы тревоги, вызванные беспорядком.
|
|
Функция мониторинга онлайн
|
Способен отслеживать рабочее состояние и подавать сигналы об отказе; также может предупреждать, когда устройство выходит из строя.
|
|
Статус дистанционного мониторинга
|
Обладает возможностями дистанционного мониторинга, может сообщать о состоянии устройства в режиме реального времени и имеет функции онлайн/оффлайн-алармы для устройства.
|
|
Функция самоконтроля в режиме онлайн
|
Устройство способно проводить онлайн-самоинспекцию.
|
|
Способность адаптивного обработки
|
Способность адаптивно обрабатывать перемещающийся беспорядок цели и адаптивно обрабатывать карты беспорядка.
|
|
Функция связи
|
Обладает функцией связи радара с наклоном, с отслеживанием цели и снятием доказательств (режим автоматического отслеживания, режим отслеживания радара, режим отслеживания изображения).
|
|
Сетевое взаимодействие на нескольких сайтах и блокировка
|
Способен взаимодействовать с несколькими устройствами; имеет возможность совместного обнаружения на нескольких сайтах; и способен заполнять пробелы, когда соседние сайты не работают.
|
Ⅳ.Параметры продукта
| Функциональные показатели |
| Стандартная конфигурация |
UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления) |
| Расстояние обнаружения |
≥5 км |
| Полоса частот обнаружения |
70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены |
| Обманчивая частота |
GPS/GALILEO/GLONASS/Бейду |
| Обманчивое расстояние |
≥ 1 км |
| Диапазон частот помех |
5900-6200 МГц/5600-5950 МГц/5100-5350 МГц |
| 4850-5100 МГц/2280-2540 МГц/1750-2000 МГц |
| 1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц |
| параметры радаров |
Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля |
| оптоэлектронные параметры |
Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей |
| Механические индикаторы |
| сопротивление ветру |
10 сильный ветер |
| Рабочая температура |
-40°C55°C |
| Температура хранения |
-45°C65°C |
| степень защиты |
IP65 |
| Рабочая влажность |
≤ 95% |
| интерфейс данных |
RJ45 |
| порт питания |
Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия) |
| вес |
250 кг |
| Размер |
850 мм х 850 мм х 1700 мм |
| Особенности платформы |
Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий. |
| Параметры индикатора модуля обнаружения спектра |
| Полоса частот обнаружения |
20 МГц-6 ГГц |
| Радиус обнаружения |
≥ 5 км |
| Определить расстояние радиуса |
≥5 км, может распознавать некоторые марки и модели дронов |
| Угол обнаружения |
360° |
| Ошибка угловой точности измерения (средний квадратный корень) |
Расстояние 5 км и более ≤ 1° |
| Минимальная высота обнаружения |
<0м |
| Параметры индикатора модуля интерференции |
| Диапазон частот помех |
5900-6200 МГц |
| 5600-5950 МГц |
| 5100-5350 МГц |
| 4850-5100 МГц |
| 2280-2540 МГц |
| 1750-2000 МГц |
| 1100-1400 МГц |
| 850-1050 МГц |
| 720-950 МГц |
| 410-520 МГц |
| порт питания |
50 Вт |
| Расстояние интерференции |
3 км. |
| Параметры радиолокационного модуля |
| Рабочая система |
Система фазового массива (сканирование азимутом+сканирование фазового подъема) |
| Рабочая полоса частот |
Xband |
| Эффективная мощность обнаружения |
≥ 5,0KM (БПЛА) |
| ≥ 8,0КМ ((Пешеходы) |
| ≥ 10,0 КМ ((транспортные средства) |
| ≥ 5,0КМ ((лодки) |
| Скорость обнаружения |
0.5 м/с - 83 м/с |
| Точность азимута |
≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь) |
| Точность наклона |
≤1,0° (поиск);≤0,5° (прекрасный путь) |
| Коэффициент данных |
≤ 5 с/круг |
| Параметры индекса оптоэлектронного модуля |
| Рабочее расстояние |
В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m |
