Портативная радарная система
>
Фотоэлектрическая система отслеживания портативный радар многоуровневой угрозы быстрая реакция

Фотоэлектрическая система отслеживания портативный радар многоуровневой угрозы быстрая реакция

Product Details:
Фирменное наименование: Lei Tan
Номер модели: LTSR-HDQ
Detail Information
Фирменное наименование:
Lei Tan
Номер модели:
LTSR-HDQ
Наименование продукта:
Интегрированный радар, спектр фотоэлектрического отслеживания Радар оборонительная система многоуров
Тип:
Оборонная система
Отслеживать цели:
Некоторые цели одновременно
Технологии:
Радар
Операционная температура:
-40°C до 55°C
Время ответа:
Быстрый
Точность:
Высокая точность
Функция:
Защищайся от угроз
Выделить:

High Light

Выделить:

Портативная радарная система быстрого реагирования

,

Фотоэлектрическая портативная радиолокационная система слежения

,

Мобильная радарная система быстрого реагирования

Trading Information
Количество мин заказа:
1
Условия оплаты:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Product Description

Радарный спектр фотоэлектрического отслеживания Радарная оборонная система многоуровневого реагирования на угрозы

Ⅰ. Описание продукта

Интегрированный Радар, Спектр фотоэлектрического отслеживания Радар оборонительной системы (IRSPT-RDS) является передовым, многодатчик оборонного решения, предназначенного для обнаружения, отслеживания,и нейтрализовать широкий спектр угроз в реальном времениСочетая в себе современные радарные, спектрологические и фотоэлектрические технологии отслеживания, эта система обеспечивает всеобъемлющую ситуационную осведомленность и быстрое реагирование военных.национальная безопасность, и защиты критической инфраструктуры.

IRSPT-RDS интегрирует высокопроизводительные радары для обнаружения на дальние расстояния, электронный мониторинг спектра для сигнальной разведки (SIGINT),и высокоразрешительный электрооптический/инфракрасный (EO/IR) отслеживание для точной наведенияЕго модульная архитектура позволяет бесшовную интеграцию с существующими оборонными сетями, обеспечивая совместимость с системами командования и управления (C2).

Система, созданная для реагирования на угрозы на нескольких уровнях, автоматически классифицирует угрозы на основе их тяжести и применяет соответствующие контрмеры, начиная от электронного помех и заканчивая перехватчиками..Независимо от того, сталкиваются ли они с беспилотными летательными аппаратами, ракетами или враждебными атаками электронной войны (EW), IRSPT-RDS обеспечивает оптимальную эффективность обороны в сложных оперативных условиях.

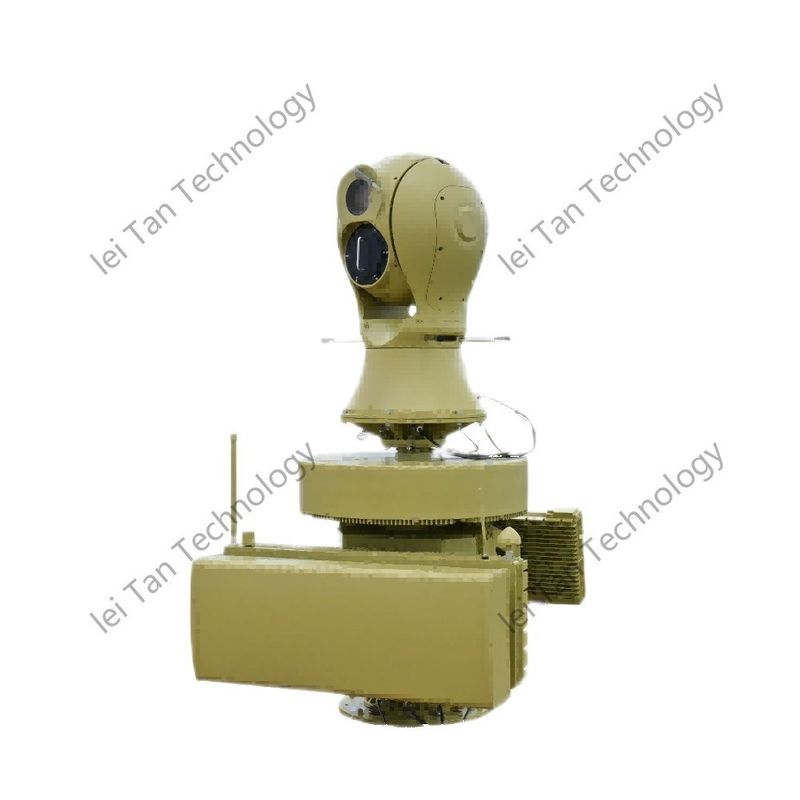

Фотоэлектрическая система отслеживания портативный радар многоуровневой угрозы быстрая реакция 0

Ⅱ. Особенности продукта

1Технология мультисенсорного синтеза

Радарное обнаружение: высокоразрешительный активный электронный сканируемый радар (AESA) для охвата 360°.Мониторинг спектра:анализ сигнала в режиме реального времени для обнаружения и классификации угроз на основе радиочастотного тока.Фотоэлектрическое отслеживание: камеры EO/IR с распознаванием целей с использованием ИИ для точного отслеживания.

2Адаптивная реакция на угрозу.

Автоматическая классификация угроз: алгоритмы, основанные на ИИ, оценивают уровни угроз (низкий, средний, высокий).Динамические контрмеры: корректирует стратегии реагирования, включая мягкое уничтожение и жесткое уничтожение.

3Возможности сетевого ведения войны

Бесшовная интеграция C2: совместима с сетями обороны стандарта НАТО.Обмен данными: обмен данными об угрозах в режиме реального времени с союзными системами.

4Высокая мобильность и быстрое развертывание

Модульная конструкция: может быть установлена на транспортном средстве, на судне или на фиксированных участках.Быстрая настройка: полная эксплуатация в течение нескольких минут после развертывания.

5Всепогодные, всеповерхностные операции.

Устойчивость к погодным условиям: функционирует в экстремальных условиях (дождь, туман, песчаные бури).EMI/EMP Hardened: устойчивый к электронным помехам и киберугрозам.

ⅢФункции продукта

1Радарный детектор.

Дальнемагистральная слежка: обнаруживает угрозы в воздухе и на земле на расстоянии до 200 км.Многоцелевое отслеживание: одновременно отслеживает более 500 целей с высокой точностью.Oow-Observable Target Detection: способен распознавать скрытые самолеты и небольшие беспилотные летательные аппараты.

2Мониторинг спектра электронической войны.

Анализ радиочастотного сигнала: выявляет и локализует источники радиолокации, связи и помех.Автоматическое отпечатки пальцев: распознает известные сигналы угрозы (вражеские дроны, системы EW).Активное сдерживание: нарушает враждебные сигналы с помощью адаптивных контрмер.

3Фотоэлектрическое слежение.

Изображения высокого разрешения: EO/IR камеры обеспечивают наблюдение днем и ночью.Лазерное обозначение: направляет перехватчики или оружие направленной энергии.Распознавание на основе ИИ: классифицирует цели (БПЛА, ракеты, транспортные средства) в режиме реального времени.

4Нейтрализация многоуровневой угрозы.

Меры мягкого уничтожения:Электронное блокирование (RF GPS spoofing).Направленные инфракрасные контрмеры (DIRCM).Меры для жестокого убийства:Интеграция с системами ПРО.Лазерное перехватывание (не обязательно).

5Интеграция управления (C2)

Визуализация поля битвы в режиме реального времени: отображает данные об угрозах на единой панели управления.Протоколы автоматического реагирования: предварительно запрограммированные защитные последовательности для быстрой реакции.Дистанционная работа: может управляться через безопасные спутниковые или шифрованные радиоссылки.

Фотоэлектрическая система отслеживания портативный радар многоуровневой угрозы быстрая реакция 1

Ⅳ. Параметры продукта

Функциональные показатели
Стандартная конфигурация UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления)
Расстояние обнаружения ≥5 км
Полоса частот обнаружения 70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены
Обманчивая частота GPS/GALILEO/GLONASS/Бейду
Обманчивое расстояние ≥ 1 км
Диапазон частот помех 5900-6200 МГц/5600-5950 МГц/5100-5350 МГц
4850-5100 МГц/2280-2540 МГц/1750-2000 МГц
1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц
параметры радаров Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля
оптоэлектронные параметры Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей
Механические индикаторы
сопротивление ветру 10 сильный ветер
Рабочая температура -40°C55°C
Температура хранения -45°C65°C
степень защиты IP65
Рабочая влажность 95%
интерфейс данных RJ45
порт питания Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия)
вес 250 кг
Размер 850 мм х 850 мм х 1700 мм
Особенности платформы Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий.
Параметры индикатора модуля обнаружения спектра
Полоса частот обнаружения 20 МГц-6 ГГц
Радиус обнаружения ≥ 5 км
Определить расстояние радиуса ≥5 км, может распознавать некоторые марки и модели дронов
Угол обнаружения 360°
Ошибка угловой точности измерения (средний квадратный корень) Расстояние 5 км и более ≤ 1°
Минимальная высота обнаружения <0м
Параметры индикатора модуля интерференции
Диапазон частот помех 5900-6200 МГц
5600-5950 МГц
5100-5350 МГц
4850-5100 МГц
2280-2540 МГц
1750-2000 МГц
1100-1400 МГц
850-1050 МГц
720-950 МГц
410-520 МГц
порт питания 50 Вт
Расстояние интерференции 3 км.
Параметры радиолокационного модуля
Рабочая система Система фазового массива (сканирование азимутом+сканирование фазового подъема)
Рабочая полоса частот Xband
Эффективная мощность обнаружения ≥ 5,0KM (БПЛА)
≥ 8,0КМ ((Пешеходы)
≥ 10,0 КМ ((транспортные средства)
≥ 5,0КМ ((лодки)
Скорость обнаружения 0.5 м/с - 83 м/с
Точность азимута ≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь)
Точность наклона ≤1,0° (поиск);≤0,5° (прекрасный путь)
Коэффициент данных ≤ 5 с/круг
Параметры индекса оптоэлектронного модуля
Рабочее расстояние В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m
Инфракрасная тепловая визуализация Детектор: неохлажденная инфракрасная очаговая плоскость оксида ванадия (VOx)
Спектральный диапазон: от 8 до 14 мкм
Разрешение: 640×512
NETD: лучше, чем 30mK
Фокусное расстояние объектива: от 31 до 155 мм, 5x непрерывный оптический зум
Управление объективом: электрический зум, ручная/автофокусировка
Улучшение изображения: SDE технология цифрового улучшения деталей изображения
Псевдоцвет полярности: доступно тепловое черное, тепловое белое и множество вариантов псевдоцвета
Коррекция изображения: яркость, контраст, гамма-коррекция
Формат кодирования: H.264/H.265/MJPEG
Поддерживает сильную защиту от света
Видимый свет высокой четкости Датчик:1/1.8 "целевой поверхности CMOS, ICR цвет в черный конверсия
Разрешение: 2688×1520
Освещение: Цвет: 0,002 Люкс; Черно-белый: 0,0002 Люкс
Форматы кодирования: H.264/H.265/MJPEG
Улучшение изображения: поддерживает широкий динамический диапазон, сильное подавление света, электронную стабилизацию изображения, 3D цифровое снижение шума и автоматический баланс белого
Фокальная длина: 12,5 ̊775 мм электрический зум-ленза высокой четкости
Дехазирование: поддерживает как оптическое, так и электронное дехазирование
Функция слежения 1Способ отслеживания: отслеживание встроенного аппаратного обеспечения
2Режим слежения: ручное, автоматическое слежение, поддержка радиолокационной связи
3. Видеосвязь: цифровое высокоразрешенное слежение за видом света/цифровое инфракрасное видео
4Функция отслеживания: встроенный в несколько алгоритмов отслеживания, поддерживающий обнаружение нескольких целей, автоматическое захват, автоматический зум во время отслеживания, отображение траектории цели в режиме реального времени,Противопроходное окклюзивное, и т. д. Ручное и автоматическое отслеживание, поддерживающее отслеживание радиолокационной связи; поддерживающее распознавание цели во время процесса отслеживания; поддерживающее идентификацию и отслеживание;Поддержка адаптивного отслеживания воздушных волновых ворот, а размер отслеживающей коробки может быть адаптирован в соответствии с целевым размером.
Дисплей отслеживания: оснащенный отслеживанием объекта экран глаз орла, положение глаз орла может регулироваться произвольно, поддерживая цель 2, 4 и 8x увеличения дисплея
Анализ 1. Встроенный в 16Tops вычислительной мощности процессор
2Способ осуществления: передний конец встроенного интеллектуального анализа модуля
3. обнаружение ненормального поведения: поддерживает распознавание цели; поддерживает региональное обнаружение вторжения, обнаружение трансграничного вторжения, обнаружение движения и т. Д.
Признание классификации: поддерживает признание классификации таких целей, как люди, автомобили, беспилотные летательные аппараты, птицы и т. д. (требует помощи клиента при предоставлении наборов данных)
Улучшение функции 1. Управление состоянием здоровья: поддерживает управление самотестом, запросом состояния и обратной связью с кодом неисправности, а также поддерживает запросы на состояние здоровья оборудования, такие как видимый свет, компоненты термоизоляции,двигатели с горизонтальной нагрузкой, температура чипа и время работы
2Обратная связь данных: имеет функции обратной связи в режиме реального времени / запроса и позиционирования для угла поля обзора объектива, увеличения, значения ZOOM / FOCUS и угла поворотного устройства,и поддерживает запросы/отзывы в режиме реального времени и функции позиционирования для горизонтальных и углов наклона
Модернизация и обслуживание: можно удаленно перезагрузить, функция удаленного обновления удобна для обслуживания системы
Индексные параметры модуля сервопривода
Одноосевой поворотник 1Угол вращения поворотного устройства: непрерывное вращение в азимуте N × 360 °
2Максимальная скорость азимута: ≥ 130 °/s
3Минимальная скорость азимута: ≤ 0,1 °/с
4Максимальное азимутное ускорение: ≥ 90 °/s2
5Точность ориентации: ≤ 0,1 °
6Минимальное время ответа с фиксированным указанием: ≤ 2 с (стабильно от 0 ° до 90 °)
Диапазон регулировки диапазона наклона: не менее -25 ° до 10 °

VI:Особенности продукта

Мониторинг и отслеживание в реальном времени

Система Hai Dong Qing может отслеживать и отслеживать движения дронов в режиме реального времени.Система может быстро идентифицировать и зафиксировать цели дронов., получая их местоположение, скорость и траекторию полета в режиме реального времени.

Вмешательство и обман

Система обладает мощными возможностями помехи и обмана.или вернуться на базу.В режиме обмана, система использует технологию GNSS-спуфинга, чтобы направить дроны с намеченной траектории полета, вдали от ограниченных и основных зон.

Анализ ситуации и принятие командных решений

Система Hai Dong Qing может анализировать ситуацию обнаруженных угроз дронов и предоставлять пользователям поддержку в принятии командных решений.Система быстро оценивает уровень угрозы дронов, используя данные в режиме реального времени, полученные от радаров., оптические датчики и электронное разведывательное оборудование, в сочетании с заранее установленными моделями оценки угроз, и предлагает соответствующие рекомендации пользователям.

Координированный ответ на нескольких уровнях

Система поддерживает трехуровневые и двухуровневые режимы удаления взаимосвязи, включающие радиолокационные, спектровые и электрооптические технологии.обнаружение спектра, и электрооптическое отслеживание работают вместе, чтобы обеспечить всеобъемлющий мониторинг и отслеживание беспилотных летательных аппаратов, автоматически корректируя стратегии помех или обмана на основе уровня угрозы.В режиме двухуровневой взаимосвязи, пользователи могут выбирать комбинации радиолокации с спектром, радиолокации с электрооптикой,или спектра с электрооптической на основе реальных ситуаций для гибкого решения угроз беспилотных летательных аппаратов в различных сценариях.

региональная защита

Антидроновая система "Хай Донг Цин" может эффективно защищать большие территории.Его обширный охват и мощные возможности мониторинга и помех позволяют обеспечить всестороннее наблюдение за зонами тревоги и основными районами., обеспечивая безопасность критических регионов от угроз беспилотных летательных аппаратов.

Фотоэлектрическая система отслеживания портативный радар многоуровневой угрозы быстрая реакция 2
