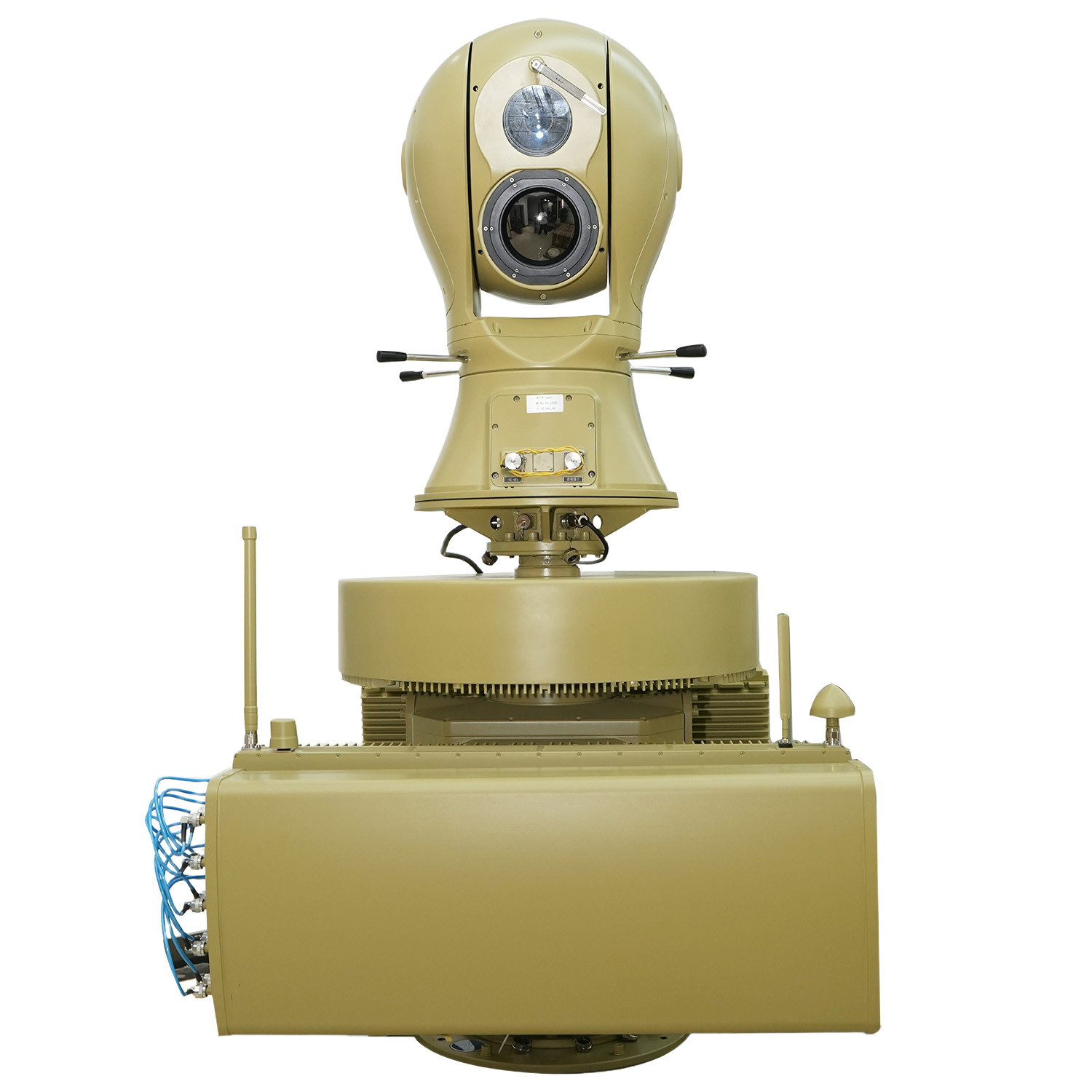

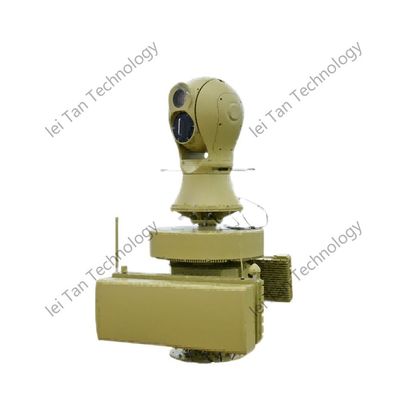

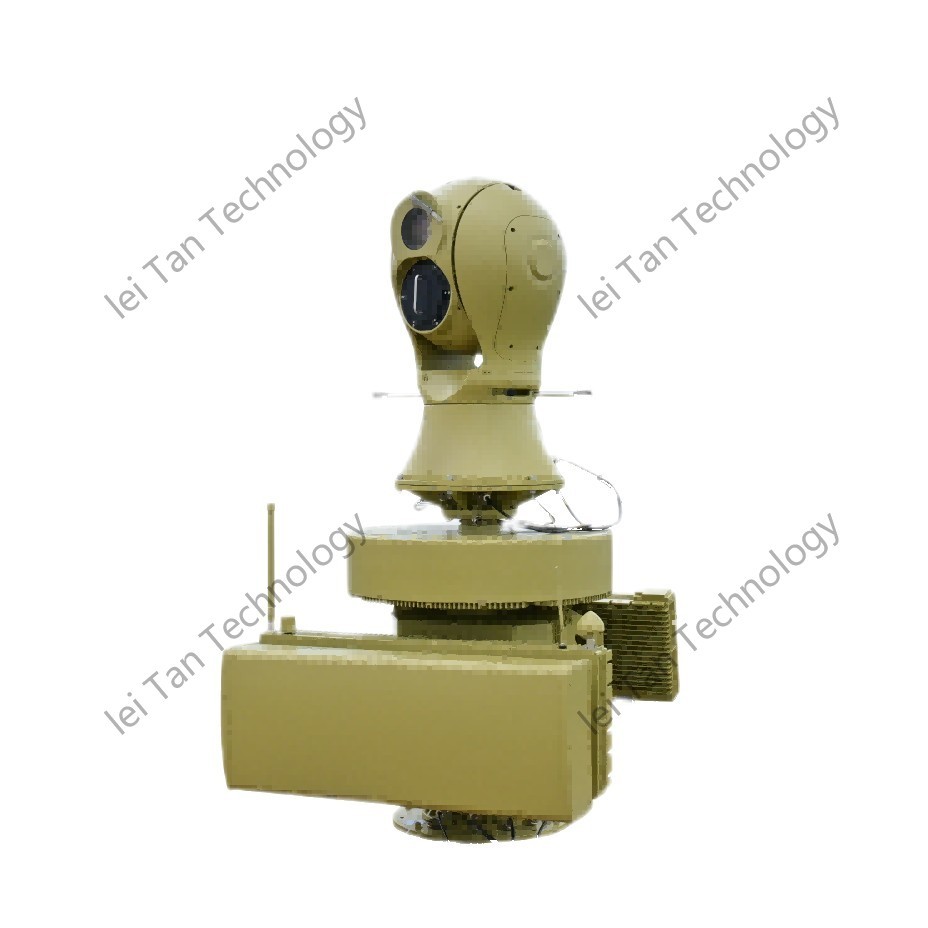

Дронный детектор, радиус помех 3 км. Радарная оборонная система. Принудительная посадка или возвращение.
Ⅰ. Описание продукта
Радарная оборонная система для обнаружения беспилотных летательных аппаратов с дальностью вмешательства 3 км - это передовое решение для борьбы с беспилотными летательными аппаратами, предназначенное для обнаружения, отслеживания и нейтрализации несанкционированных беспилотных летательных аппаратов в безопасном воздушном пространстве.Эта система интегрирует радиолокационное обнаружение, радиочастотного анализа (РЧ) и технологии направленного помех для обеспечения всесторонней защиты от угроз беспилотных летательных аппаратов.
Ⅱ. Особенности продукта
1. Длинный диапазон обнаружения высокая точность
Дальность обнаружения беспилотника 5 км с использованием расширенного радара и радиочастотного сканирования.Высокоточная слежка с мультисенсорным синтезом (радиолокационный, радиочастотный и оптический).360° всенаправленное покрытие для полного контроля воздушного пространства.
2Эффективное противодействие беспилотникам
3 км радиуса помех с направленным помехами сигнала.Поддерживает вынужденную посадку, возвращение домой (RTH) и нарушение сигнала.Многодиапазонное помехи (GNSS, 2,4 ГГц, 5,8 ГГц, ISM) для широкой совместимости.
3Интеллектуальное распознавание угроз
Классификация беспилотных летательных аппаратов на базе ИИ (различение между дружественными и враждебными беспилотными летательными аппаратами).Автоматическая оценка угроз с предупреждениями в режиме реального времени.База данных черного списка для известных злонамеренных моделей дронов.
4Гибкие варианты развертывания
Доступны фиксированные, мобильные и портативные конфигурации.Быстрое развертывание (менее 10 минут для мобильных подразделений).Сетевая интеграция с системами управления и управления (C2).
5. Удобная эксплуатация
Интуитивно понятный программный интерфейс с картами радаров в реальном времени.Автоматические режимы защиты (активация одним щелчком мыши).Удаленное наблюдение и управление с помощью ПК или мобильных устройств.
ⅢФункции продукта
1- Отслеживание дронов.
Радарное обнаружение:Активно сканирует и обнаруживает дроны в радиусе 5 км.Анализ радиочастотного спектра:идентифицирует сигналы связи беспилотных летательных аппаратов (Wi-Fi, дистанционное управление, GPS).Оптическая проверка: подтверждает цели с помощью камер высокого разрешения (необязательно).
2Нейтрализация помех сигнала.
GNSS Jamming: нарушает сигналы GPS/GLONASS/Beidou, заставляя дроны парить или приземляться.Дистанционное управление: блокирует сигналы 2,4 ГГц/5,8 ГГц, запуская RTH или вынужденную посадку.Направление помех: сосредоточенное блокирование для минимизации побочного воздействия.
3. Многослойные стратегии обороны
Мягкое уничтожение (неразрушительное): сбои в сигнале, подделка или принудительная посадка.Hard Kill (Optional): Интеграция с кинетическими системами (например, пушки, лазеры).Автоматический ответ: предварительно запрограммированные контрмеры на основе уровня угрозы.
4Анализ записи данных
Регистрация событий: хранит все обнаруженные действия дронов для судебного анализа.Отчеты об угрозах: генерирует автоматические резюме инцидентов.Уведомления в режиме реального времени: уведомляет операторов посредством аудио, визуальных или сетевых оповещений.
5. Масштабируемость интеграции системы
API для интеграции C2: совместимы с системами безопасности третьих лиц.Сеть с несколькими подразделениями: позволяет координировать защиту беспилотных летательных аппаратов в широкой зоне.Модульное расширение: поддерживает дополнительные датчики (тепловое, акустическое обнаружение).
Ⅳ. Параметры продукта
| Функциональные показатели |
| Стандартная конфигурация |

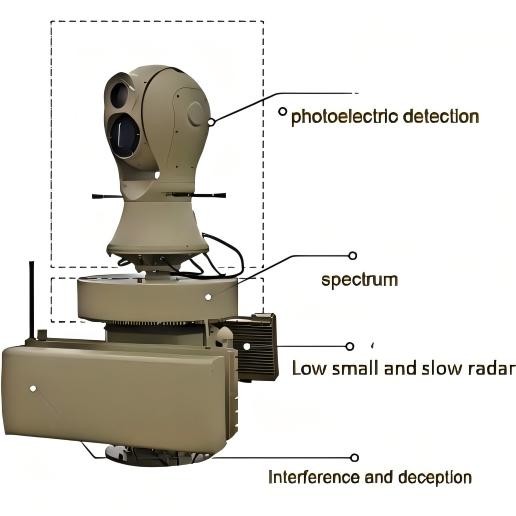

UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления) |
| Расстояние обнаружения |
≥5 км |
| Полоса частот обнаружения |
70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены |
| Обманчивая частота |
GPS/GALILEO/GLONASS/Бейду |
| Обманчивое расстояние |
≥ 1 км |
| Диапазон частот помех |
5900-6200 МГц/5600-5950 МГц/5100-5350 МГц |
| 4850-5100 МГц/2280-2540 МГц/1750-2000 МГц |
| 1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц |
| параметры радаров |
Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля |
| оптоэлектронные параметры |
Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей |
| Механические индикаторы |
| сопротивление ветру |
10 сильный ветер |
| Рабочая температура |
-40°C55°C |
| Температура хранения |
-45°C65°C |
| степень защиты |
IP65 |
| Рабочая влажность |
≤95% |
| интерфейс данных |
RJ45 |
| порт питания |
Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия) |
| вес |
250 кг |
| Размер |
850 мм х 850 мм х 1700 мм |
| Особенности платформы |
Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий. |
| Параметры индикатора модуля обнаружения спектра |
| Полоса частот обнаружения |
20 МГц-6 ГГц |
| Радиус обнаружения |
≥ 5 км |
| Определить расстояние радиуса |
≥5 км, может распознавать некоторые марки и модели дронов |
| Угол обнаружения |
360° |
| Ошибка угловой точности измерения (средний квадратный корень) |
Расстояние 5 км и более ≤ 1° |
| Минимальная высота обнаружения |
<0м |
| Параметры индикатора модуля интерференции |
| Диапазон частот помех |
5900-6200 МГц |
| 5600-5950 МГц |
| 5100-5350 МГц |
| 4850-5100 МГц |
| 2280-2540 МГц |
| 1750-2000 МГц |
| 1100-1400 МГц |
| 850-1050 МГц |
| 720-950 МГц |
| 410-520 МГц |
| порт питания |
50 Вт |
| Расстояние интерференции |
3 км. |
| Параметры радиолокационного модуля |
| Рабочая система |
Система фазового массива (сканирование азимутом+сканирование фазового подъема) |
| Рабочая полоса частот |
Xband |
| Эффективная мощность обнаружения |
≥ 5,0KM (БПЛА) |
| ≥ 8,0КМ ((Пешеходы) |
| ≥ 10,0 КМ ((транспортные средства) |
| ≥ 5,0КМ ((лодки) |
| Скорость обнаружения |
0.5 м/с - 83 м/с |
| Точность азимута |
≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь) |
| Точность наклона |
≤1,0° (поиск);≤0,5° (прекрасный путь) |
| Коэффициент данных |
≤ 5 с/круг |
| Параметры индекса оптоэлектронного модуля |
| Рабочее расстояние |
В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m |
| Инфракрасная тепловая визуализация |
Детектор: неохлажденная инфракрасная очаговая плоскость оксида ванадия (VOx)
Спектральный диапазон: от 8 до 14 мкм
Разрешение: 640×512
NETD: лучше, чем 30mK
Фокусное расстояние объектива: от 31 до 155 мм, 5x непрерывный оптический зум
Управление объективом: электрический зум, ручная/автофокусировка
Улучшение изображения: SDE технология цифрового улучшения деталей изображения
Псевдоцвет полярности: доступно тепловое черное, тепловое белое и множество вариантов псевдоцвета
Коррекция изображения: яркость, контраст, гамма-коррекция
Формат кодирования: H.264/H.265/MJPEG
Поддерживает сильную защиту от света |
| Видимый свет высокой четкости |
Датчик:1/1.8 "целевой поверхности CMOS, ICR цвет в черный конверсия
Разрешение: 2688×1520
Освещение: Цвет: 0,002 Люкс; Черно-белый: 0,0002 Люкс
Форматы кодирования: H.264/H.265/MJPEG
Улучшение изображения: поддерживает широкий динамический диапазон, сильное подавление света, электронную стабилизацию изображения, 3D цифровое снижение шума и автоматический баланс белого
Фокальная длина: 12,5 ̊775 мм электрический зум-ленза высокой четкости
Дехазирование: поддерживает как оптическое, так и электронное дехазирование |
| Функция слежения |
1Способ отслеживания: отслеживание встроенного аппаратного обеспечения
2Режим слежения: ручное, автоматическое слежение, поддержка радиолокационной связи
3. Видеосвязь: цифровое высокоразрешенное слежение за видом света/цифровое инфракрасное видео
4Функция отслеживания: встроенный в несколько алгоритмов отслеживания, поддерживающий обнаружение нескольких целей, автоматическое захват, автоматический зум во время отслеживания, отображение траектории цели в режиме реального времени,Противопроходное окклюзивное, и т. д. Ручное и автоматическое отслеживание, поддерживающее отслеживание радиолокационной связи; поддерживающее распознавание цели во время процесса отслеживания; поддерживающее идентификацию и отслеживание;Поддержка адаптивного отслеживания воздушных волновых ворот, а размер отслеживающей коробки может быть адаптирован в соответствии с целевым размером.
Дисплей отслеживания: оснащенный отслеживанием объекта экран глаз орла, положение глаз орла может регулироваться произвольно, поддерживая цель 2, 4 и 8x увеличения дисплея |
| Анализ |
1. Встроенный в 16Tops вычислительной мощности процессор
2Способ осуществления: передний конец встроенного интеллектуального анализа модуля
3. обнаружение ненормального поведения: поддерживает распознавание цели; поддерживает региональное обнаружение вторжения, обнаружение трансграничного вторжения, обнаружение движения и т. Д.
Признание классификации: поддерживает признание классификации таких целей, как люди, автомобили, беспилотные летательные аппараты, птицы и т. д. (требует помощи клиента при предоставлении наборов данных) |
| Улучшение функции |
1. Управление состоянием здоровья: поддерживает управление самотестом, запросом состояния и обратной связью с кодом неисправности, а также поддерживает запросы на состояние здоровья оборудования, такие как видимый свет, компоненты термоизоляции,двигатели с горизонтальной нагрузкой, температура чипа и время работы
2Обратная связь данных: имеет функции обратной связи в режиме реального времени / запроса и позиционирования для угла поля обзора объектива, увеличения, значения ZOOM / FOCUS и угла поворотного устройства,и поддерживает запросы/отзывы в режиме реального времени и функции позиционирования для горизонтальных и углов наклона
Модернизация и обслуживание: можно удаленно перезагрузить, функция удаленного обновления удобна для обслуживания системы |
| Индексные параметры модуля сервопривода |
| Одноосевой поворотник |
1Угол вращения поворотного устройства: непрерывное вращение в азимуте N × 360 °
2Максимальная скорость азимута: ≥ 130 °/s
3Минимальная скорость азимута: ≤ 0,1 °/с
4Максимальное азимутное ускорение: ≥ 90 °/s2
5Точность ориентации: ≤ 0,1 °
6Минимальное время ответа с фиксированным указанием: ≤ 2 с (стабильно от 0 ° до 90 °)
Диапазон регулировки диапазона наклона: не менее -25 ° до 10 ° |
VI:Особенности продукта
|
Особенности продукта
|
Система Hai Dong Qing может отслеживать и отслеживать движения дронов в режиме реального времени.Система может быстро идентифицировать и зафиксировать цели дронов., получая их местоположение, скорость и траекторию полета в режиме реального времени.
|
|
Вмешательство и обман
|
Система обладает мощными возможностями помехи и обмана.или вернуться на базу.В режиме обмана, система использует технологию GNSS-спуфинга, чтобы направить дроны с намеченной траектории полета, вдали от ограниченных и основных зон.
|
|
Анализ ситуации и принятие командных решений
|
Система Hai Dong Qing может анализировать ситуацию обнаруженных угроз дронов и предоставлять пользователям поддержку в принятии командных решений.Система быстро оценивает уровень угрозы дронов, используя данные в режиме реального времени, полученные от радаров., оптические датчики и электронное разведывательное оборудование, в сочетании с заранее установленными моделями оценки угроз, и предлагает соответствующие рекомендации пользователям.
|
|
Координированный ответ на нескольких уровнях
|
Система поддерживает трехуровневые и двухуровневые режимы удаления взаимосвязи, включающие радиолокационные, спектровые и электрооптические технологии.обнаружение спектра, и электрооптическое отслеживание работают вместе, чтобы обеспечить всеобъемлющий мониторинг и отслеживание беспилотных летательных аппаратов, автоматически корректируя стратегии помех или обмана на основе уровня угрозы.В режиме двухуровневой взаимосвязи, пользователи могут выбирать комбинации радиолокации с спектром, радиолокации с электрооптикой,или спектра с электрооптической на основе реальных ситуаций для гибкого решения угроз беспилотных летательных аппаратов в различных сценариях.
|
|
региональная защита
|
Антидроновая система "Хай Донг Цин" может эффективно защищать большие территории.Его обширный охват и мощные возможности мониторинга и помех позволяют обеспечить всестороннее наблюдение за зонами тревоги и основными районами., обеспечивая безопасность критических регионов от угроз беспилотных летательных аппаратов.
|
