Высокоинтегрированная модульностьИнтегрированная оптическая слежка с диапазоном 5 км
Я.Описание продукта

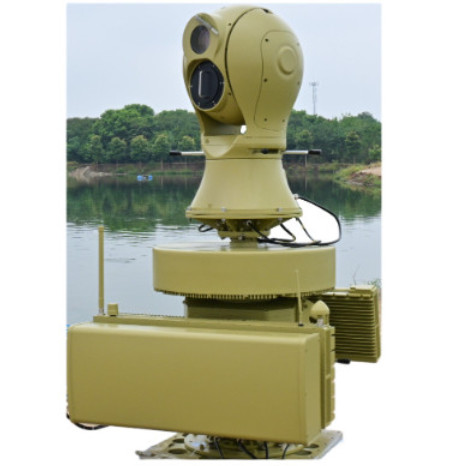

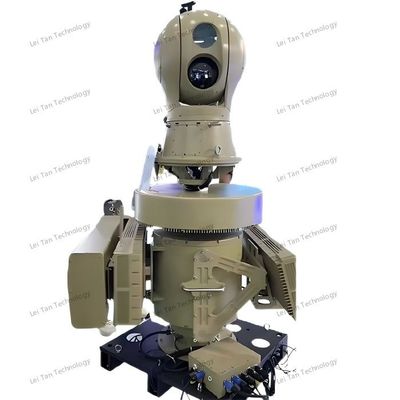

Haidongqing Directional Anti-UAV System - это высокоинтегрированное модульное устройство, специально разработанное для защиты больших зон защиты частной собственности и безопасности крупных мест проведения мероприятий.Он интегрирует несколько передовых технологий, таких как электрооптическое отслеживание., полный спектр мониторинга, радиолокации, радиочастотных помех, и GNSS подделки, что позволяет в режиме реального времени отслеживания, обнаружения, помех, и подделки БПЛА.радиочастотный детектор, и электрооптического отслеживания, система создает систему защиты пять в один, которая может гибко реагировать на различные угрозы и обеспечивать безопасность ключевых областей.
II. Особенности продукта
Высокая интеграция
Система борьбы с беспилотными летательными аппаратами в Хайдунцине включает в себя множество функций, включая радар, оптические датчики, электронное разведывательное оборудование и электронные средства противодействия.в единую единицуЭта интегрированная конструкция обеспечивает компактную и эффективную систему.Высокая интеграция не только повышает стабильность работы системы, но и увеличивает ее визуальную узнаваемость и сдерживающую силу.
Многометодное обнаружение
Система объединяет обнаружение частотного спектра, обнаружение радиолокации и электрооптическое отслеживание для эффективного дополнения активных и пассивных методов обнаружения.Выявление частотного спектра может определить характеристики сигнала БПЛА, радиолокационное обнаружение обеспечивает трехмерную информацию о координатах, а электрооптическое отслеживание может отслеживать и подтверждать подозрительные цели в режиме реального времени.Этот многометодный подход обнаружения позволяет системе эффективно отслеживать и отслеживать БПЛА в радиусе 5 километров.
Многоуровневое управление и контроль
Haidongqing Directional Anti-UAV System поддерживает трехуровневую связь (радар + частотный спектр + электрооптика) и режимы реагирования с двойной связью.Он может гибко адаптировать стратегии реагирования в соответствии с различными уровнями угрозы и сценариями применения.Этот многоуровневый механизм управления и контроля гарантирует, что система может быстро принимать точные решения и реагировать на сложные и изменчивые угрозы БПЛА.
Гибкие режимы помех и подделки
Система оснащена режимами ручного или автоматического вмешательства, которые могут заставить БПЛА приземлиться или парить.Это гибкое сочетание режимов помех и подделки предоставляет пользователям разнообразные варианты реагирования для эффективного решения различных типов угроз БПЛА..
Широкий охват
Диапазон обнаружения радиолокационных приборов и частотного спектра обнаружения Haidongqing Directional Anti-UAV System может достигать 5 километров, а расстояние электрооптического отслеживания может превышать 5000 метров.Этот широкий охват позволяет системе эффективно контролировать большие площади и обеспечивать безопасность ключевых зон от угроз БПЛА.
III. Функции продукта
Мониторинг и отслеживание в режиме реального времени
Система борьбы с беспилотными летательными аппаратами Хайдунцин может отслеживать динамику беспилотных летательных аппаратов в режиме реального времени.и электрооптического отслеживания, система может быстро обнаружить и зафиксировать цели БПЛА, получая информацию в режиме реального времени о их положении, скорости и траектории полета.
Вмешательство и подделка
В режиме интерференции система может вручную или автоматически активировать радиочастотные помехи, заставляя БПЛА приземляться.,В режиме подделки система использует технологию подделки GNSS для отвода БПЛА от запланированных маршрутов и от предупредительных и основных зон.
Ситуационный анализ и поддержка командного решения
Haidongqing Directional Anti-UAV System может проанализировать уровень угрозы обнаруженных БПЛА и обеспечить командную поддержку для пользователей.оптические датчики, и электронного разведывательного оборудования с заранее установленной моделью оценки угрозы, система может быстро определить уровень угрозы БПЛА и предложить соответствующие предложения по реагированию.
Многоуровневая связь
Система поддерживает трехуровневое соединение (радар + частотный спектр + электрооптический) и режим двойного соединения.и электро-оптическое отслеживание работают вместе для мониторинга и отслеживания беспилотных летательных аппаратов комплексно и автоматически корректировать стратегию помех или подделки на основе уровня угрозыВ режиме двойной связи пользователи могут выбирать комбинации радиолокационного и частотного спектра, радиолокационного и электрооптического,или частотного спектра и электрооптической связи для гибкой борьбы с угрозами беспилотных летательных аппаратов в различных сценариях.
Защита территории
Система противоударных беспилотных летательных аппаратов "Хайдунцин" может эффективно защищать большие площади.Его широкий охват и мощные возможности мониторинга и помех позволяют ему всесторонне контролировать предупреждающие и основные зоны., обеспечивая безопасность ключевых районов от угроз БПЛА.
V. Параметры продукта
| Функциональные показатели |
| Стандартная конфигурация |
UAD-XTF-PZGLE05 (радар, спектр, электрооптика, помехи, обман, контроллер и программное обеспечение управления) |
| Расстояние обнаружения |
≥5 км |
| Полоса частот обнаружения |
70 МГц до 6000 МГц, Примечание: другие частотные полосы могут быть настроены |
| Обманчивая частота |
GPS/GALILEO/GLONASS/Бейду |
| Обманчивое расстояние |
≥ 1 км |
| Диапазон частот помех |
5900-6200 МГц/5600-5950 МГц/5100-5350 МГц |
| 4850-5100 МГц/2280-2540 МГц/1750-2000 МГц |
| 1100-1400 МГц/850-1050 МГц/720-950 МГц /410-520 МГц |
| параметры радаров |
Подробные параметры приведены ниже: Параметры производительности радиолокационного модуля |
| оптоэлектронные параметры |
Фотоэлектрические параметры Подробные параметры приведены в таблице ниже *4 Параметры производительности фотоэлектрических модулей |
| Механические индикаторы |
| сопротивление ветру |
10 сильный ветер |
| Рабочая температура |
-40°C55°C |
| Температура хранения |
-45°C65°C |
| степень защиты |
IP65 |
| Рабочая влажность |
≤95% |
| интерфейс данных |
RJ45 |
| порт питания |
Напряжение: 220 В
Мощность: ≤550 Вт (режим обнаружения), ≤1950 Вт (режим противодействия) |
| вес |
250 кг |
| Размер |
850 мм х 850 мм х 1700 мм |
| Особенности платформы |
Белый и черный списки, обнаружение в режиме реального времени, оптическое отслеживание, автоматические и ручные контрмеры, карта ГИС, хранение данных, запрос событий. |
| Параметры индикатора модуля обнаружения спектра |
| Полоса частот обнаружения |
20 МГц-6 ГГц |
| Радиус обнаружения |
≥ 5 км |
| Определить расстояние радиуса |
≥5 км, может распознавать некоторые марки и модели дронов |
| Угол обнаружения |
360° |
| Ошибка угловой точности измерения (средний квадратный корень) |
Расстояние 5 км и более ≤ 1° |
| Минимальная высота обнаружения |
<0м |
| Параметры индикатора модуля интерференции |
| Диапазон частот помех |
5900-6200 МГц |
| 5600-5950 МГц |
| 5100-5350 МГц |
| 4850-5100 МГц |
| 2280-2540 МГц |
| 1750-2000 МГц |
| 1100-1400 МГц |
| 850-1050 МГц |
| 720-950 МГц |
| 410-520 МГц |
| порт питания |
50 Вт |
| Расстояние интерференции |
3 км. |
| Параметры радиолокационного модуля |
| Рабочая система |
Система фазового массива (сканирование азимутом+сканирование фазового подъема) |
| Рабочая полоса частот |
Xband |
| Эффективная мощность обнаружения |
≥ 5,0KM (БПЛА) |
| ≥ 8,0КМ ((Пешеходы) |
| ≥ 10,0 КМ ((транспортные средства) |
| ≥ 5,0КМ ((лодки) |
| Скорость обнаружения |
0.5 м/с - 83 м/с |
| Точность азимута |
≤ 0,3° (поиск); ≤ 0,3° (прекрасный путь) |
| Точность наклона |
≤1,0° (поиск);≤0,5° (прекрасный путь) |
| Коэффициент данных |
≤ 5 с/круг |
| Параметры индекса оптоэлектронного модуля |
| Рабочее расстояние |
В случае атмосферной видимости ≥ 20 км, влажности ≤ 50% RH и разницы температуры> 6K, расстояние обнаружения видимого света ≥ 5000 м, расстояние отслеживания ≥ 4000 м, расстояние распознавания ≥ 3000 м для 0.3 м × 0.3m цели беспилотных летательных аппаратов; расстояние обнаружения тепловой визуализации ≥ 1500m, расстояние отслеживания ≥ 1000m, расстояние распознавания ≥ 1000m |
| Инфракрасная тепловая визуализация |
Детектор: неохлажденная инфракрасная очаговая плоскость оксида ванадия (VOx)
Спектральный диапазон: от 8 до 14 мкм
Разрешение: 640×512
NETD: лучше, чем 30mK
Фокусное расстояние объектива: от 31 до 155 мм, 5x непрерывный оптический зум
Управление объективом: электрический зум, ручная/автофокусировка
Улучшение изображения: SDE технология цифрового улучшения деталей изображения
Псевдоцвет полярности: доступно тепловое черное, тепловое белое и множество вариантов псевдоцвета
Коррекция изображения: яркость, контраст, гамма-коррекция
Формат кодирования: H.264/H.265/MJPEG
Поддерживает сильную защиту от света |
| Видимый свет высокой четкости |
Датчик:1/1.8 "целевой поверхности CMOS, ICR цвет в черный конверсия
Разрешение: 2688×1520
Освещение: Цвет: 0,002 Люкс; Черно-белый: 0,0002 Люкс
Форматы кодирования: H.264/H.265/MJPEG
Улучшение изображения: поддерживает широкий динамический диапазон, сильное подавление света, электронную стабилизацию изображения, 3D цифровое снижение шума и автоматический баланс белого
Фокальная длина: 12,5 ̊775 мм электрический зум-ленза высокой четкости
Дехазирование: поддерживает как оптическое, так и электронное дехазирование |
| Функция слежения |
1Способ отслеживания: отслеживание встроенного аппаратного обеспечения
2Режим слежения: ручное, автоматическое слежение, поддержка радиолокационной связи
3. Видеосвязь: цифровое высокоразрешенное слежение за видом света/цифровое инфракрасное видео
4Функция отслеживания: встроенный в несколько алгоритмов отслеживания, поддерживающий обнаружение нескольких целей, автоматическое захват, автоматический зум во время отслеживания, отображение траектории цели в режиме реального времени,Противопроходное окклюзивное, и т. д. Ручное и автоматическое отслеживание, поддерживающее отслеживание радиолокационной связи; поддерживающее распознавание цели во время процесса отслеживания; поддерживающее идентификацию и отслеживание;Поддержка адаптивного отслеживания воздушных волновых ворот, а размер отслеживающей коробки может быть адаптирован в соответствии с целевым размером.
Дисплей отслеживания: оснащенный отслеживанием объекта экран глаз орла, положение глаз орла может регулироваться произвольно, поддерживая цель 2, 4 и 8x увеличения дисплея |
| Анализ |
1. Встроенный в 16Tops вычислительной мощности процессор
2Способ осуществления: передний конец встроенного интеллектуального анализа модуля
3. обнаружение ненормального поведения: поддерживает распознавание цели; поддерживает региональное обнаружение вторжения, обнаружение трансграничного вторжения, обнаружение движения и т. Д.
Признание классификации: поддерживает признание классификации таких целей, как люди, автомобили, беспилотные летательные аппараты, птицы и т. д. (требует помощи клиента при предоставлении наборов данных) |
| Улучшение функции |
1. Управление состоянием здоровья: поддерживает управление самотестом, запросом состояния и обратной связью с кодом неисправности, а также поддерживает запросы на состояние здоровья оборудования, такие как видимый свет, компоненты термоизоляции,двигатели с горизонтальной нагрузкой, температура чипа и время работы
2Обратная связь данных: имеет функции обратной связи в режиме реального времени / запроса и позиционирования для угла поля обзора объектива, увеличения, значения ZOOM / FOCUS и угла поворотного устройства,и поддерживает запросы/отзывы в режиме реального времени и функции позиционирования для горизонтальных и углов наклона
Модернизация и обслуживание: можно удаленно перезагрузить, функция удаленного обновления удобна для обслуживания системы |
| Индексные параметры модуля сервопривода |
| Одноосевой поворотник |
1Угол вращения поворотного устройства: непрерывное вращение в азимуте N × 360 °
2Максимальная скорость азимута: ≥ 130 °/s
3Минимальная скорость азимута: ≤ 0,1 °/с
4Максимальное азимутное ускорение: ≥ 90 °/s2
5Точность ориентации: ≤ 0,1 °
6Минимальное время ответа с фиксированным указанием: ≤ 2 с (стабильно от 0 ° до 90 °)
Диапазон регулировки диапазона наклона: не менее -25 ° до 10 ° |
VI:Особенности продукта
|
Особенности продукта
|
Система Hai Dong Qing может отслеживать и отслеживать движения дронов в режиме реального времени.Система может быстро идентифицировать и зафиксировать цели дронов., получая их местоположение, скорость и траекторию полета в режиме реального времени.
|
|
Вмешательство и обман
|
Система обладает мощными возможностями помехи и обмана.или вернуться на базу.В режиме обмана, система использует технологию GNSS-спуфинга, чтобы направить дроны с намеченной траектории полета, вдали от ограниченных и основных зон.
|
|
Анализ ситуации и принятие командных решений
|
Система Hai Dong Qing может анализировать ситуацию обнаруженных угроз дронов и предоставлять пользователям поддержку в принятии командных решений.Система быстро оценивает уровень угрозы дронов, используя данные в режиме реального времени, полученные от радаров., оптические датчики и электронное разведывательное оборудование, в сочетании с заранее установленными моделями оценки угроз, и предлагает соответствующие рекомендации пользователям.
|
|
Координированный ответ на нескольких уровнях
|
Система поддерживает трехуровневые и двухуровневые режимы удаления взаимосвязи, включающие радиолокационные, спектровые и электрооптические технологии.обнаружение спектра, и электрооптическое отслеживание работают вместе, чтобы обеспечить всеобъемлющий мониторинг и отслеживание беспилотных летательных аппаратов, автоматически корректируя стратегии помех или обмана на основе уровня угрозы.В режиме двухуровневой взаимосвязи, пользователи могут выбирать комбинации радиолокации с спектром, радиолокации с электрооптикой,или спектра с электрооптической на основе реальных ситуаций для гибкого решения угроз беспилотных летательных аппаратов в различных сценариях.
|
|
региональная защита
|
Антидроновая система "Хай Донг Цин" может эффективно защищать большие территории.Его обширный охват и мощные возможности мониторинга и помех позволяют обеспечить всестороннее наблюдение за зонами тревоги и основными районами., обеспечивая безопасность критических регионов от угроз беспилотных летательных аппаратов.
|
