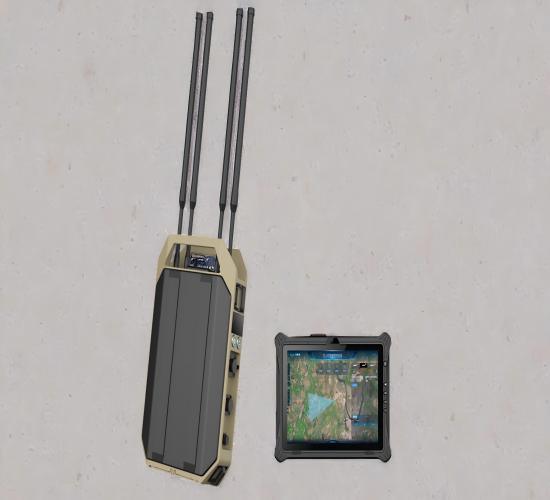

Система отслеживания дронов полного спектра на 12 000 км - Версия с видеодоказательствами

Ⅰ. Обзор продукта

Это устройство объединяет в себе обнаружение полного спектра, позиционирование дронов и пилотов, захват и хранение видео FPV. Оно способно точно идентифицировать квадрокоптеры, дроны с фиксированным крылом, типы DlY и дроны FPV в сложных электромагнитных условиях и предоставляет звуковые, визуальные и вибрационные оповещения. В основном используется в таких сценариях, как рутинное патрулирование, защита критически важных активов, командные операции, расследование и сбор доказательств.

Ⅱ. Особенности продукта

1. Обнаружение полного диапазона:

Охватывает полный диапазон частот от 70 МГц до 6,2 ГГц.

2. Покрытие диапазона FPV:

Полное покрытие аналоговой передачи видео от 300 МГц до 6,2 ГГц.

3. Точное позиционирование:

Отслеживает многомерную информацию о дронах, включая местоположение (широта и долгота, азимут), скорость, траекторию полета и положение пульта дистанционного управления (широта и долгота, азимут).

4. Перехват видео:

Способно перехватывать все аналоговые видеопередачи для анализа вторжений FPV и динамики в реальном времени с «точки зрения первого лица».

5. Превосходные возможности обнаружения:

Дальность обнаружения и расшифровки может достигать 12 км.

6. Многоканальное оповещение:

Отправляет информацию о тревоге на несколько мобильных устройств, обеспечивая командную работу и эффективное реагирование

Ⅲ. Анализ функций

1. Четыре режима обнаружения и анализа

Обнаружение спектра + расшифровка DID + расшифровка RID + обнаружение передачи видео FPV

2. FPV перехват видео в реальном времени

Обнаружение передачи видео в полном диапазоне: отображает видео в реальном времени с задержкой «0».

3. Идентификация и локализация на сверхбольшие расстояния

Дальность обнаружения и расшифровки: до 12 км+ (подтверждено многочисленными полевыми испытаниями).

4.Пять различных способов использования

Рюкзак + ручной + крепление на штатив + крепление на транспортное средство + стационарная установка

5.Многоканальное оповещение

Поддерживает отображение и управление устройством с планшета. Информация о тревоге отправляется в мобильные приложения (несколько устройств) или командные центры через локальную сеть/облако.

Ⅳ. Технические характеристики продукта

1. Типы идентификации:

Охватывает основные дроны, такие как DJI, Autel, Hubsan, а также гоночные дроны FPV и дроны DIY, что составляет 98% дронов на рынке.

2. Диапазон частот:

Поддерживает настраиваемое сканирование от 70 МГц до 6,2 ГГц (диапазоны обнаружения по умолчанию: 400 МГц, 800 МГц, 900 МГц, 1,2 ГГц, 1,4 ГГц, 2,4 ГГц, 5,2 ГГц, 5,8 ГГц; другие диапазоны могут быть настроены пользователем).

3. Обнаружение передачи видео FPV:

Поддерживает обнаружение всех аналоговых видеопередач в диапазоне от 300 МГц до 6 ГГц (поддерживается настройка пользователем).

4. Модели дронов для локализации:

Полная серия дронов DJI, отдельные модели дронов Autel.

Ⅴ. Технические характеристики продукта

Ⅵ. Функции программного обеспечения продукта

1. Прием сигнала тревоги: планшет подает звуковой сигнал тревоги при получениисигнала тревоги от основного устройства (можно отключить вручную).

2. Локализация дрона: Способно определять местоположение дронов.

3. Локализация пилота: Способно определять местоположение оператора дрона.

4. Уникальный серийный номер: Может идентифицировать уникальный серийный номер дронов.

5. Белый и черный списки: Дроны с уникальными серийными номерами можно добавить в белый список; система автоматически подаст сигнал тревоги при обнаружении дронов, отсутствующих в белом списке.

6. Отслеживание траектории: Может отображать несколько траекторий полета дронов одновременно.

7. Электронная карта: Имеет возможности как онлайн, так и офлайн электронных карт.

8. Воспроизведение траектории: Способно воспроизводить траектории полета.

9. Запрос исторических записей: Позволяет запрашивать и загружать исторические записи (журналы обнаружения).

10. Интерфейс подмены навигации: Оснащен зарезервированным интерфейсом дляподмены навигации.

11. Режим работы: Поддерживает как локальное, так и облачное развертывание (с будущим обновлением до облака).

12. Доступ с нескольких устройств: Способно поддерживать доступ с нескольких устройств.

13. Просмотр видео в реальном времени: Способно отображать видеопотоки в реальном времени.

Ⅶ. Аппаратные функции продукта

1. Размеры устройства: Приблизительно 343 мм × 230 мм × 86 мм (Д × Ш × В).

2. Аккумулятор: Съемный, емкостью 25 Ач; размеры 65 мм × 73 мм × 148 мм.

3. Интерфейс обновления для дополнительных плат (USB).

4. Интерфейс зарядки (с использованием специальной авиационной вилочной структуры).

5. Водонепроницаемая конструкция конструкции устройства, класс защиты IP66.

6. Функция позиционирования GPS.

7. Функция крепления планшета; поддерживает использование планшета, установленного на устройстве.

8. Поддерживает несколько форм использования, включая рюкзак, стационарное и автомобильное крепление.

9. Рюкзак имеет отделения для антенн и хранения планшета.

10. Функция отображения уровня заряда батареи (счетчик Кулона).

11. Функция сети RJ45.

12. Встроенная функция сети 4G (как международная, так и внутренняя).

Ⅷ. ПродуктСписок устройств

Ⅸ. ПродуктИнтерфейс управления

Ⅹ. Сценарии применения
